계층별 개념을 실제 장비로 정리하자.
물리 계층 (L1)
1계층은 MAC 주소를 알지 못하기 때문에 전기적 신호를 같이 연결된 모두에게 전달한다(flooding)

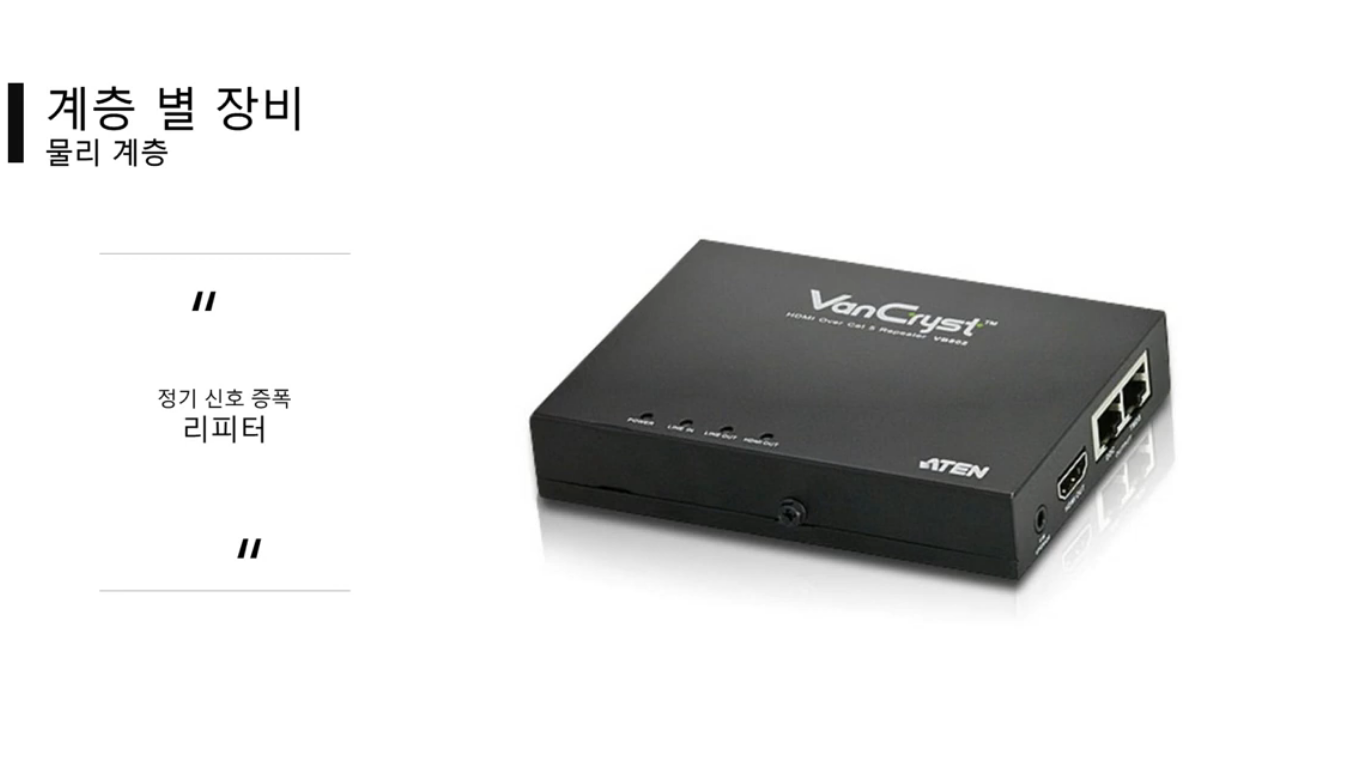

리피터
리피터 이외 다른 스위치 장비가 신호 증폭의 기능을 제공하기 때문에 잘 쓰지는 않는다.

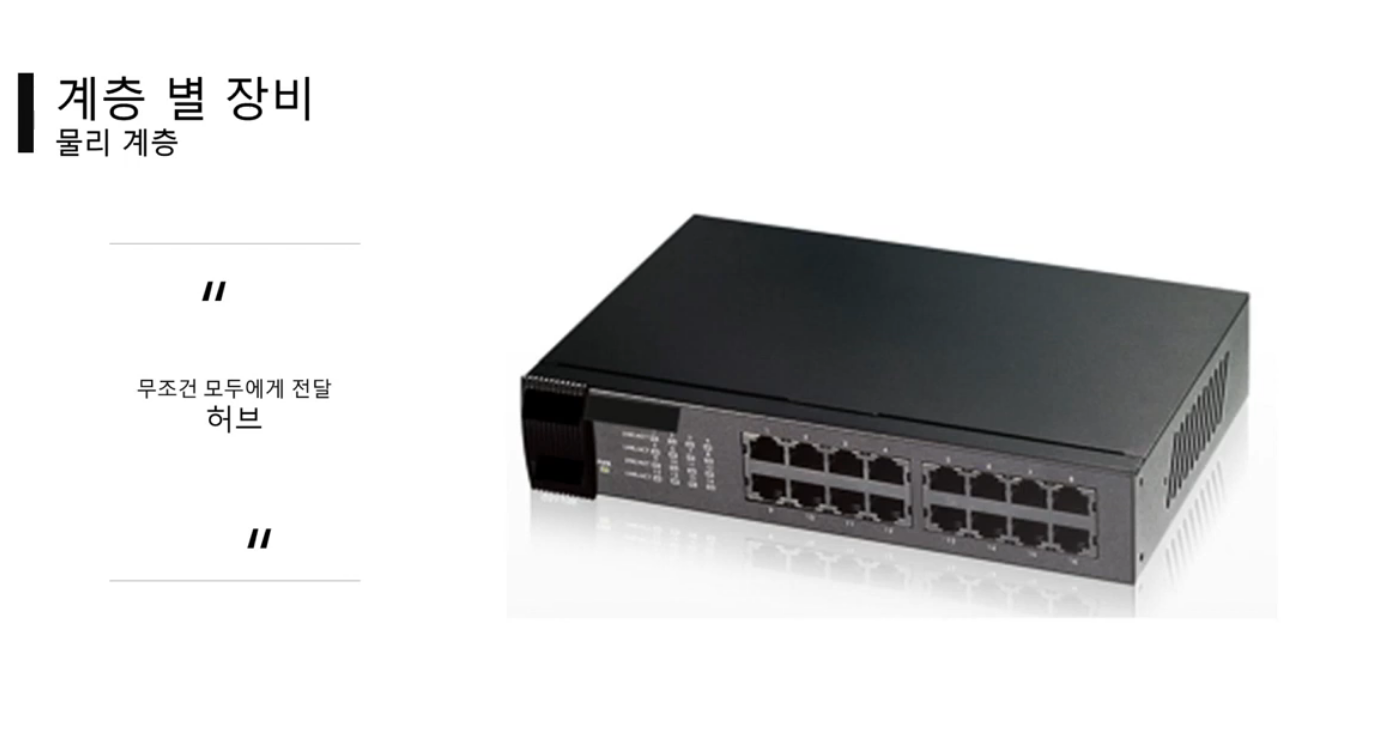

허브
- 가까운 네트워크 장비(LAN) 들을 연결해 준다.
- 충돌이 많이 발생하여 하나의 허브에 많은 장비를 연결할 수 없다.
- 속도가 느리다.
데이터 링크 계층 (L2)
MAC 주소를 알 수 있기 때문에 L1에서는 모두에게 전송하였지만 특정 대상에게 직접 전송이 가능하다.

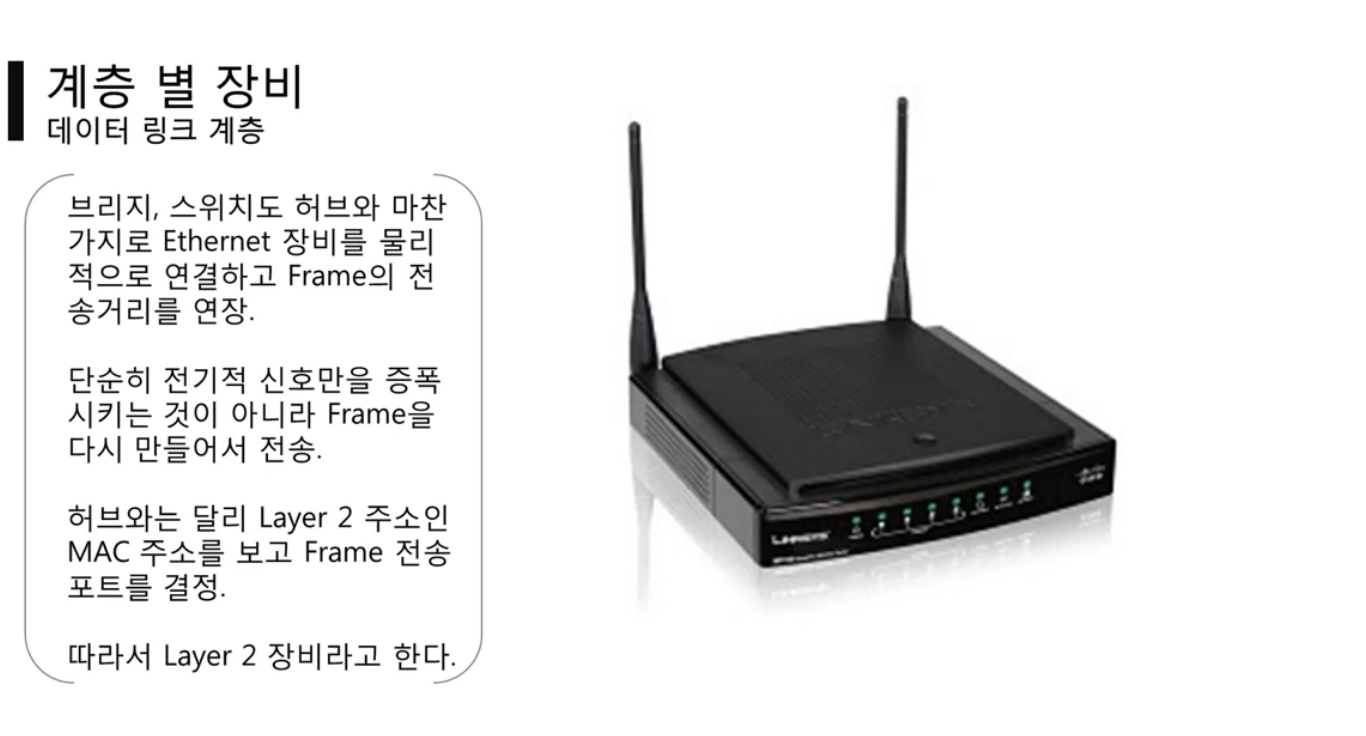

브릿지
MAC 주소를 판단하여 Frame 전송 가능

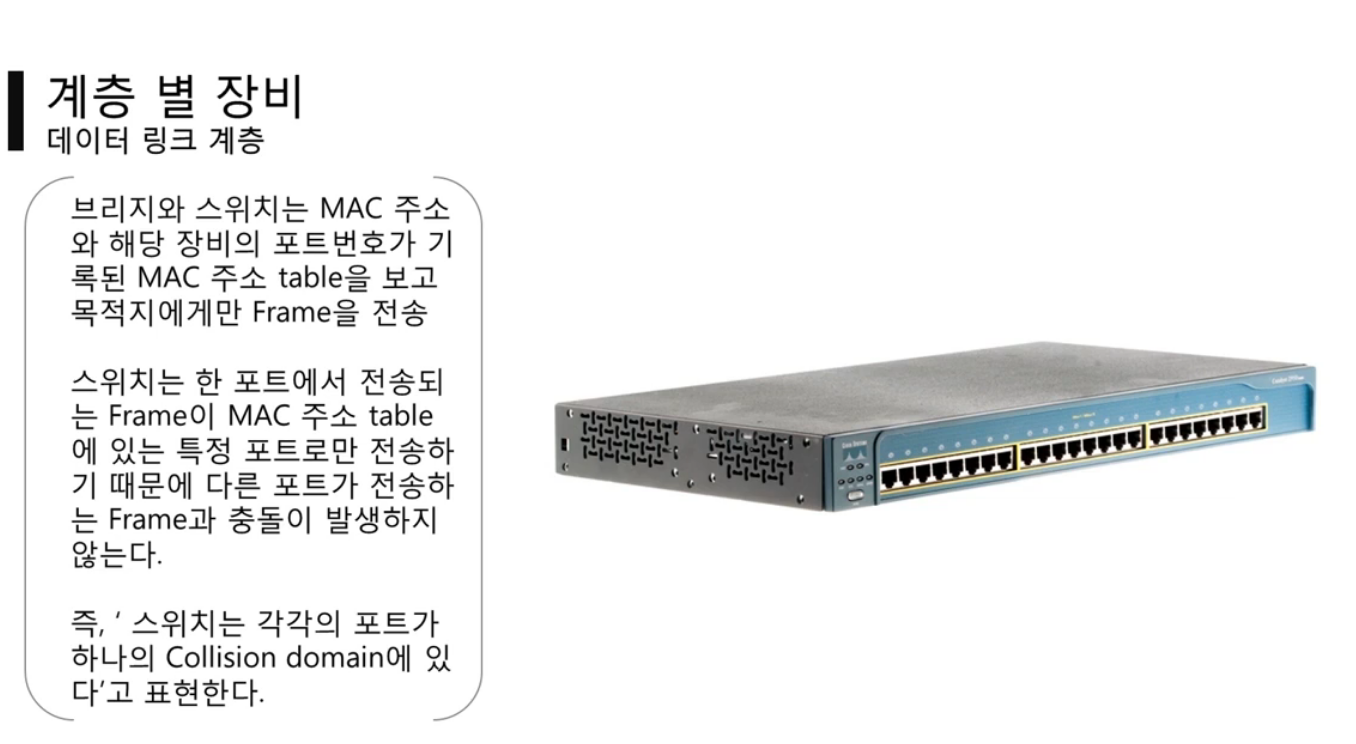

스위치
- 각각의 포트가 하나의 차선을 사용한다고 생각하면 된다.
- 브릿지는 차선이 독립적이지 않다는 것이 차이점이다.
- 스위치는 물리적으로 충돌 영역이 분리되어 있다.
- 성능 및 안정성이 뛰어나다.
네트워크 계층 (L3)
3계층은 IP 주소를 알고 해석이 가능하다.

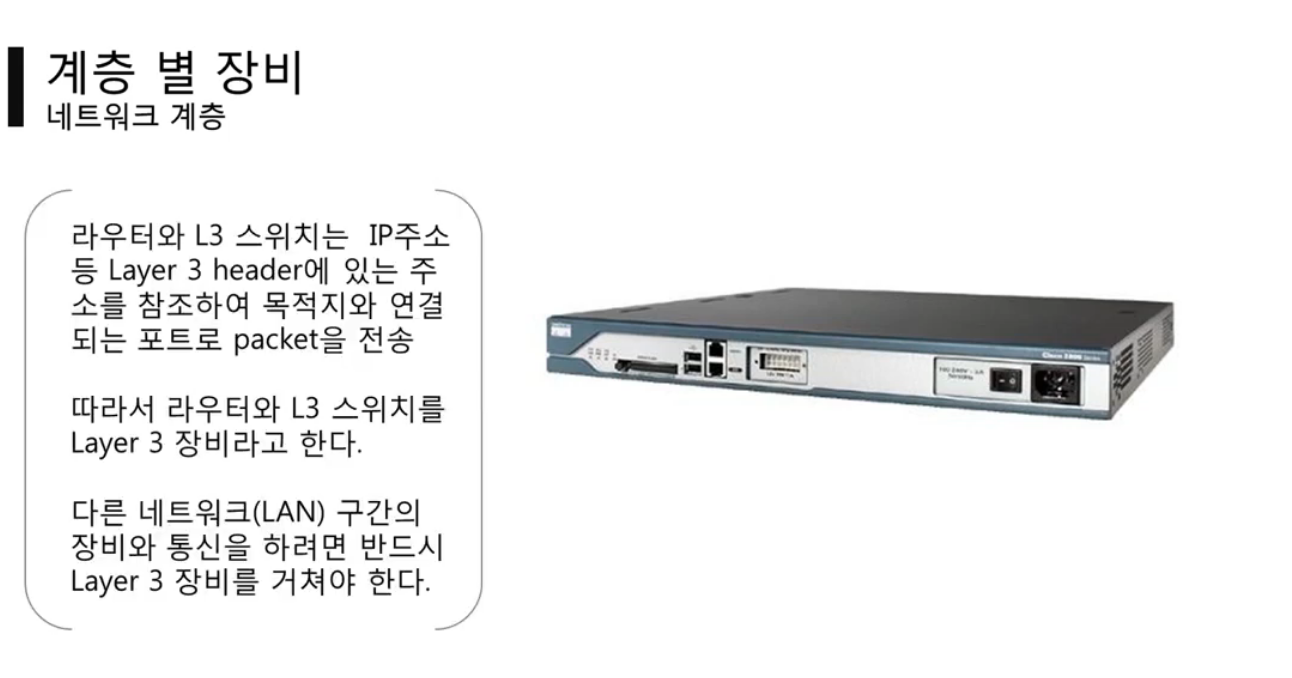

라우터
- 스위치는 수신 포트를 제외한 모든 포트로 flooding이 되지만 L3 장비는 브로드캐스트 전송을 막을 수 있다.
전송 계층 (L4)
TCP 프로토콜을 이용하며, 포트를 열어 응용 프로그램들이 전송을 할 수 있게 하며 부하 분산(Load Balancing) 처리가 가능하다.
