[SLAM] 26. PTAM

Parallel Tracking and Mapping

0. Abstract

• handled camera 사용
• 작은 공간에서 AR를 위해 만든 것
• thread를 나눠서 사용
  • tracking
  • 3D map
• 이렇게 해서 batch optimization(BA) 사용 가능
• 여러 landmark를 만들 수 있다

---

1. Introduction

• AR은 사용자 환경에 대한 사전 정보가 필요
• 센서에서 prior 정보를 보고 있을 때 센서의 한계가 있다
• 센서와의 range로 인해 정확도가 바뀐다
• extensible tracking
  • 처음에 알고있는 prior로 시작하여 점점 unknown으로 가면서 map을 이어가는 기술
• prior map이 없이도 작동하면 좋다
  -> 본 논문은 calibration이 된 카메라를 사용하여 어떠한 모르는 환경에서도 pose를 추정하고 mapping할 수 있다
• 빠르고 정확한 camera tracking이 필요 + map 정보도 정확 + 새로운 정보가 map에 적용되어야한다
• 환경은 static, 공간은 small(사실은 한계)

---

2. Method

• tracking과 mapping을 parallel thread로 분리
• mapping은 keyframe에서만 한다. BA 사용
• map은 stereo pair를 사용해서 초기화한다. (5 point 알고리즘)
• 새 point를 만들 때는 epipolar search를 통한다
• 많은 point를 그릴 수 있다

• 로봇은 odometry 정보가 주어진다
• 로봇은 느리게 움직인다
• 하지만 hand-held camera는 그렇지 않다

• tracking과 mapping 분리
• mapping은 매 frame의 정보는 필요없다. 좋은 frame만 가지고 와서 사용

---

3. Further Related Work

---

4. The Map

• M : point feature
• W : world coordinate frame
• point feature는 locallu plannar textured patch를 가지고 있다
• $P_j$ : map에서 j번째 point
• $P_{jW} = (x_{jw} y_{jW} z_{jW} 1)^T$
• unit patch normal $n_j$ : 카메라를 바라보는 방향
• N개의 keyframe
• K : keyframe
• $E_{k,W}$
• 이미지 피라미드
• 8비트 이미지 -> 흑백 이미지
• 640x480 이미지를 반으로 줄여가면서 피라미드 -> 4개의 레벨
• sourse keyframe : feature가 처음 발견된 곳

---

5. Tracking

• 3D point가 이미 만들어졌다고 가정 (roatation과 translation을 활용하여 triangulation을 해서 3D point를 만든 상태)

pose tracking 순서

1. motion model을 사용하여 pose의 초기값을 구한다
   • motion model : decaying velocity model
   • prior pose를 추정
2. 정답에 근사한 prior pose 값을 가지고 map point를 image frame에 projection
3. matching하기 좋은 50개의 feature 추출 (50개 충분)
4. 이 feature를 활용하여 camera pose를 업데이트 (coarse match)
5. 1000개도 해본다
6. 1000개로 optimization -> 최종 pose 추정

• 50개면 H matrix가 작아서 빨리 가능하지만 정확도는 조금 부족하다. 그래서 50개로 한 후에 1000개로 조금 느리지만 정확하게 한다. -> coarse fine approach

5-1. Image acquistion

• 4 레벨의 이미지 피라미드
• FAST 사용
• decaying velocity model을 사용해서 prior pose estimation

5-2. camear pose and projection

• map point를 이미지에 projection


• p : j번에 point가 wordl
• E : wordl에서 camera로

• 그 후 카메라 projection 진행

• camera motion M (4x4 -> SE(3))
• SE(3)은 미분이 어렵다. 그래서 이걸 쉽게 하기 위해 변경
• SE(3)를 six-vector $\mu$ 로 만들 수 있다
• 처음 3개는 translation, 나머지 3개는 rotation과 magnitude 표현

5-3. Patch Search

• 옛날 기술
• 요즘은 descriptor match로 바뀌었다

5-4. Pose update

• correspondence가 생기면 이를 통해 camera pose를 update할 수 있다
• $e_j$ : reprojection error

5-5. 2-stage coarse-to-fine tracking

• pose를 coarse search한 후
• 1000개로 더 정확하게 뽑는다

5-6. Tracking quality and failure recovery

• tracking은 매 프레임마다 잘되고 있는지 확인할 수 있다
• feature observation의 품질을 확인해서 안 좋은 경우 keyframe이 되지 않도록

---

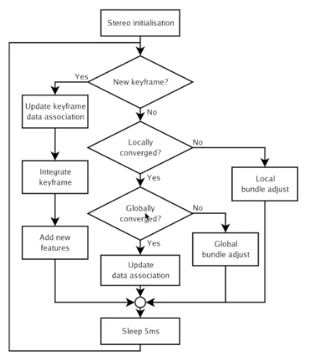

6. Mapping

• 5point 알고리즘을 통해 E, pose 구하기
• 새로운 key framde이 들어올 때마다 확정되고 보정된다

6-1. Map initailisation

• 5 point 알고리즘과 RANSAC 사용하여 E 구한다
• BA 수행
• mono에서는 scale을 구할 수 없는데 PTAM에서는 scale을 그냥 지정해준다

6-2. Keyframe Insertion and epipolar search

• keyframe을 하려면 tracking quality가 좋아야한다
• 적어도 20 frame은 떨어져있어야한다
• 가장 가까운 key point와 거리가 있어야한다
• keyframe이 추가되면 triangulation으로 point를 만들어야하는데 가장 가까운 frame을 사용해서 수행 (triangulation 하려면 2 view 필요)

6-3. Bundle adjustment

• reprojection error가 최소화되는 최적의 pose와 landmark 위치를 구해야한다
• tukey M-estimator 사용
• optimization : Levenberg-Marquardt
• local BA를 하면 속도가 빠르다
• local BA에서는 5개의 keyframe만 사용한다

6-4. Data association refinement

6-5. General Implementation notes

• 사용한 라이브러리 : libCVD, TooN -> 다 없어졌다

---

7. Results

• pose 추정 : 19.2ms
• local BA :170ms
• global BA : 380ms
• map의 keyframedl 100개가 넘어가면 global BA를 보기에는 너무 오래걸린다

• PTAM은 6600개의 feature
• EKF-SLAM은 114개
• 같은 시간동안 PTAM이 더 많은 feature를 처리한다

---

8. Limitations and Future Work

• motion blur, 조명 변환, stereo 초기화할 때 실패하는 경우가 있다
