🎫소프트웨어 공학 part15. UML 인터렉션 다이어그램

UML 인터렉션 다이어그램

• 동적 객체 모델링을 위해서 인터렉션 다이어그램을 사용
• 이번장에서는 UML 인터렉션 다이어그램의 표기법에 대해서 설명한다. 자 드가자~!

시퀀스 다이어그램과 커뮤니케이션 다이어그램

• 둘 다 똑같은 것을 표현한다.
• 함수를 실행시키도록 하는 주체(클래스)가 해당 함수의 책임(함수)를 가지고 있다.

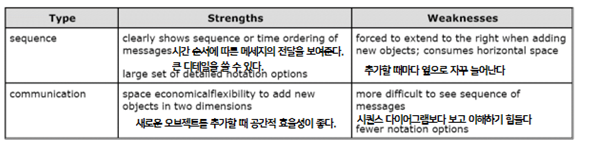

• 장점과 단점

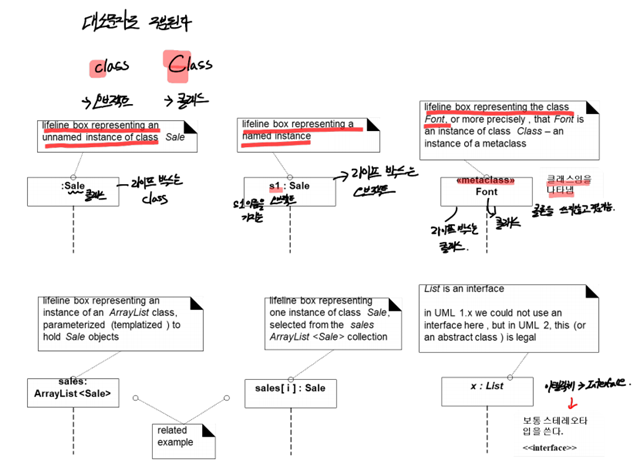

UML Interaction Diagram의 표기법

• 대소문자로 구분된다. (대문자는 클래스, 소문자는 오브젝트를 나타낸다)
• Sale이라는 클래스에 이름이 없는 오브젝트, Sale이라는 클래스에 s1이름을 가지는 오브젝트
• 즉, 기본적으로 콜론(:)이 있게되면 오브젝트이다.
• 이텔릭체로 써진 것은 인터페이스를 의미한다. 스테레오타입으로 쓴다.

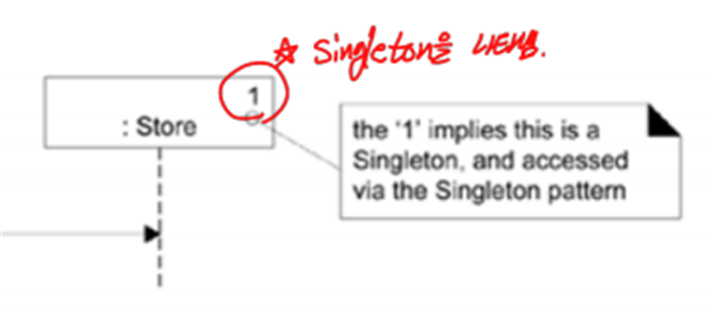

Singleton 객체의 표현

• 하나의 프로그램 내에서 하나의 인스턴스만을 생성해야하는 상황에서 사용한다.
• 예를 들어 Connection Pool, Thread Pool과 같이 풀 형태로 관리되는 클래스들

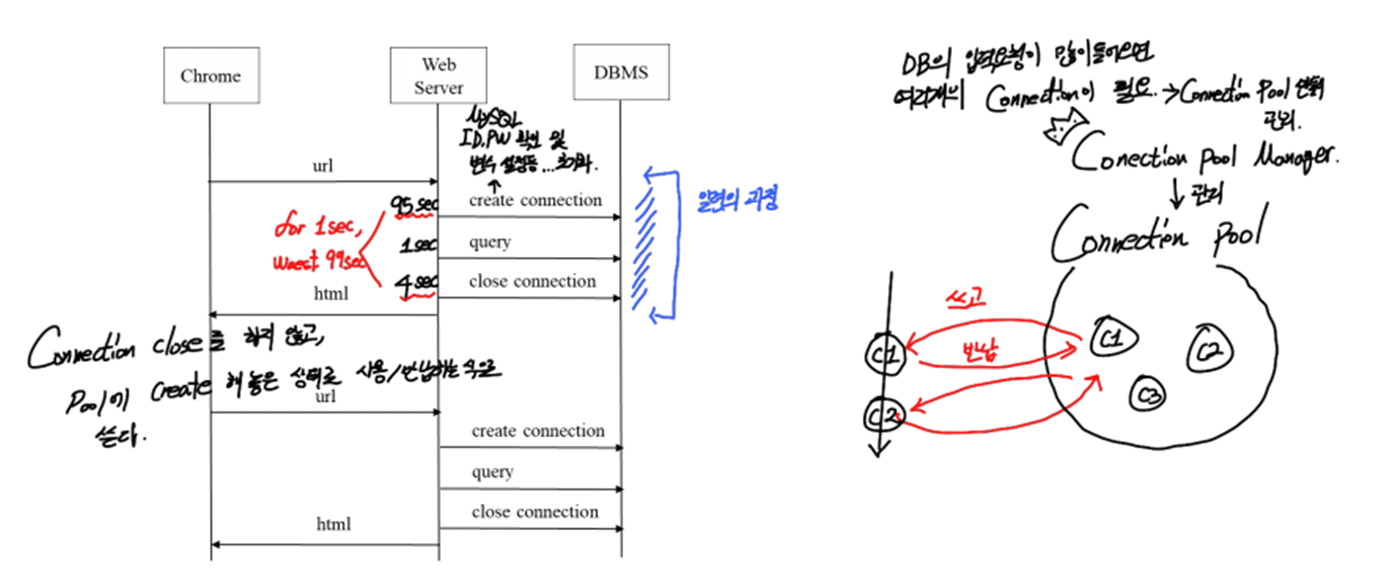

[사용 해야하는 이유]

Connction을 사용할 때마다 생성/제거를 한다면, 많은 시간이 낭비된다. 따라서, Connction Pool을 만들어두고, 사용 반납하는 방식으로 사용한다.

시퀀스 다이어그램의 기본적인 표기법

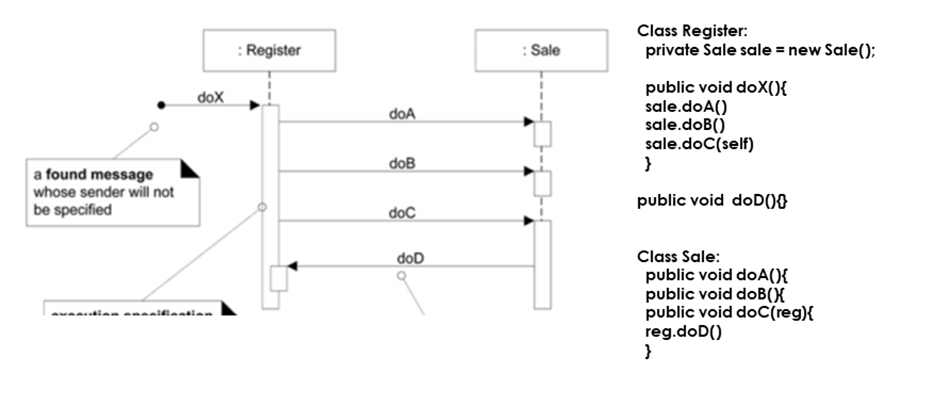

시퀀스 다이어 그램을 보고 다음 클래스를 만들어 보라.

• 실행 명세 막대
• 인스턴스의 생성은 옆통수에 쓴다. →
• 조건 프레임 (if, alt)
• 반복 프레임 (loop)

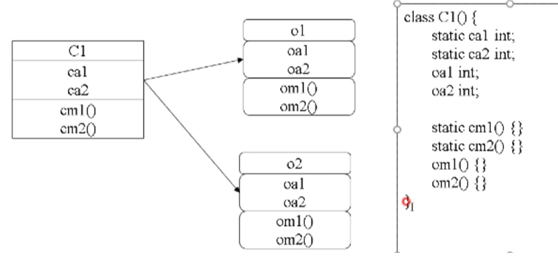

클래스의 속성과 메소드

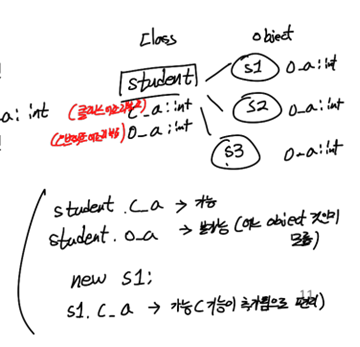

• 클래스 어트리뷰트와 메소드 / 오브젝트의 어트리뷰트와 메소드를 구분할 줄 알아야한다.
• 클래스 메소드에서는 클래스 어트리뷰트만 사용가능하다. (어떤 오브젝트인지 알 수 없음)
• 클래스 어트리뷰트는 static으로 사용하며 정의를 하지 않아도 사용이 가능하다 (C1.cal =0)

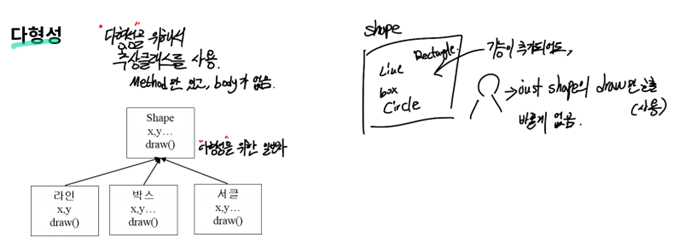

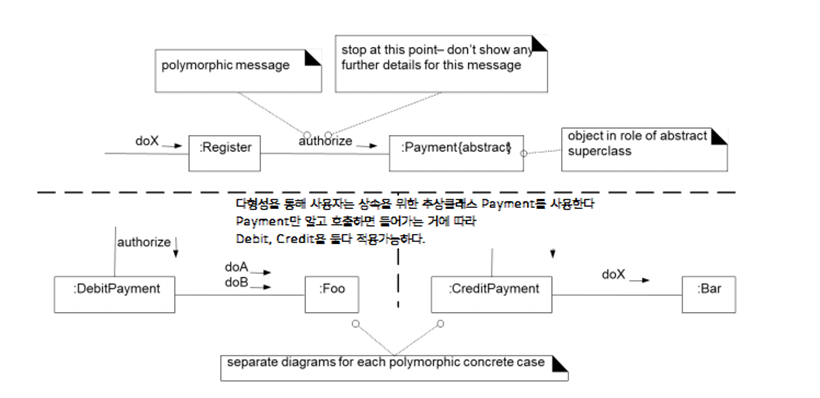

다형성

• 다형성을 위해서 추상클래스를 사용한다 (메소드만 있고, 메소드의 body는 없다.)
• 다른 기능이 추가되더라도 Shape의 draw만 호출하면 된다. (수정하는 부분이 단순)
• 요구사항이 변경되었을 때, 최소한의 수정만으로 가능.

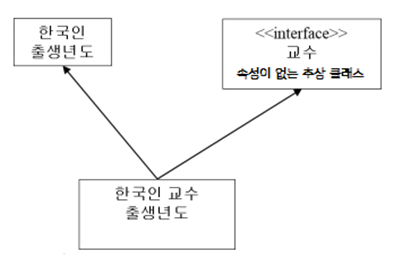

인터페이스

• 속성이 없는 추상 클래스 (속성은 중복될 우려가 크다)
• 다중 상속의 문제점을 해결하기 위해서 사용

언어 설계의 2가지 방법

다중상속을 지원하고, 해결방안을 제시한다. (C++)
다중 상속을 지원하지 않고, 인터페이스를 지원 (JAVA)

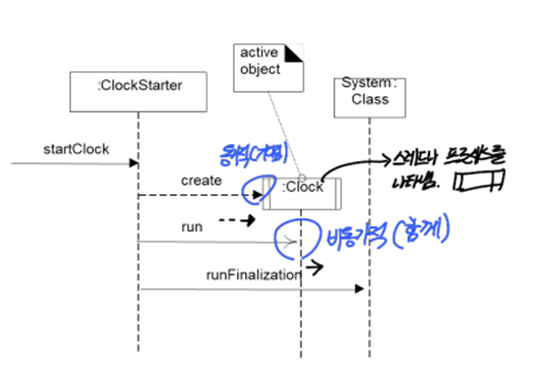

동기적과 비동기적 호출

• 동기적 : 스레드 1개로 해당 프로세스가 끝날 때까지 기다린다. (닫힌 화살표 ➝)
• 비동기적 호출 : 스레드 여러 개로 기다리지 않고 함께 동작한다. (열린 화살표 )
  (참고로 상속 시, 인터페이스는 점선으로 나타낸다)
