[자료구조] Graph

Graph란?

그래프는 여러개의 점들이 복잡하게 연결되어 있는 관계를 표현한 자료구조입니다.지난 포스팅에서 정리한 tree 구조 또한 Graph 자료구조에 속합니다.

그래프에서 하나의 점을 정점(Vertex)이라고하고 그 점을 이은 선들을 간선(Edge)이라고 합니다.

Graph의 표현 방식

그래프를 표현하는 방식으로는 인접 행렬과 인접 리스트가 있습니다.

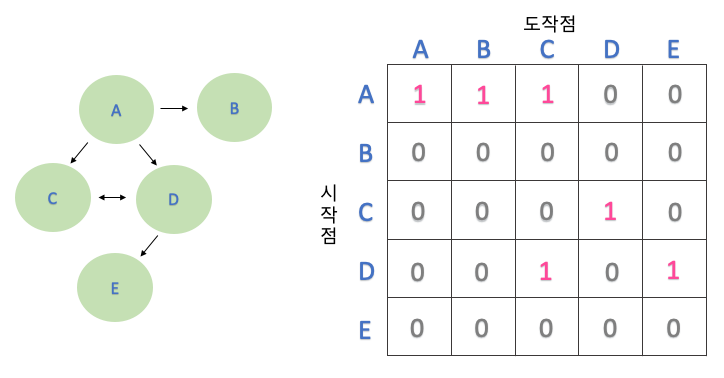

인접 행렬

두 정점을 바로 이어주는 간선이 있다면 이 두 정점은 인접하다고 이야기합니다. 인접 행렬은 서로 다른 정점들이 인접한 상태인지를 표시한 행렬로 2차원 배열의 형태로 나타냅니다. 만약 A라는 정점과 B라는 정점이 이어져 있다면 1(true), 이어져 있지 않다면 0(false)으로 테이블입니다.

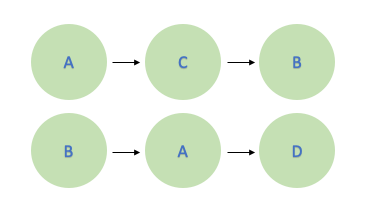

인접 리스트

인접 리스트는 각 정점이 어떤 정점과 인접하는지를 리스트의 형태로 표현합니다. 각 정점마다 하나의 리스트를 가지고 있으며, 이 리스트는 자신과 인접한 다른 정점을 담고 있습니다.인접 리스트를 사용하면 메모리를 효율적으로 사용할 수 있습니다. 인접 행렬의 경우 연결 가능한 모든 경우의 수를 저장하기 때문에 상대적으로 많은 메모리를 차지합니다.

Graph 용어

• 정점 (vertex): 노드(node)라고도 하며 데이터가 저장되는 그래프의 기본 원소입니다.
• 간선 (edge): 정점 간의 관계를 나타냅니다. (정점을 이어주는 선)
• 인접 정점 (adjacent vertex): 하나의 정점에서 간선에 의해 직접 연결되어 있는 정점을 뜻합니다.
• 가중치 그래프 (weighted Graph): 연결의 강도(추가적인 정보, ex. 서울-부산으로 가는 거리 등)가 얼마나 되는지 적혀져 있는 그래프를 뜻합니다.
• 비가중치 그래프 (unweighted Graph): 연결의 강도가 적혀져 있지 않는 그래프를 뜻합니다.
• 무(방)향 그래프 (undirected graph): 앞서 보았던 내비게이션 예제는 무(방)향 그래프입니다. 서울에서 부산으로 갈 수 있듯, 반대로 부산에서 서울로 가는 것도 가능합니다. 하지만 단방향(directed) 그래프로 구현된다면 서울에서 부산을 갈 수 있지만, 부산에서 서울로 가는 것은 불가능합니다(혹은 그 반대). 만약 두 지점이 일방통행 도로로 이어져 있다면 단방향인 간선으로 표현할 수 있습니다.
• 진입차수 (in-degree) / 진출차수 (out-degree): 한 정점에 진입(들어오는 간선)하고 진출(나가는 간선)하는 간선이 몇 개인지를 나타냅니다.
• 인접 (adjacency): 두 정점 간에 간선이 직접 이어져 있다면 이 두 정점은 인접한 정점입니다.
• 자기 루프 (self loop): 정점에서 진출하는 간선이 곧바로 자기 자신에게 진입하는 경우 자기 루프를 가졌다 라고 표현합니다. 다른 정점을 거치지 않는다는 것이 특징입니다.
• 사이클 (cycle): 한 정점에서 출발하여 다시 해당 정점으로 돌아갈 수 있다면 사이클이 있다고 표현합니다.
