물리 서버

물리 서버

• 서버 → 랙(Rack)에 장착됨
• 랙 구성 예시


랙(Rack) 규격

• 폭 : 19인치
• 높이 : 4.5cm/1칸
• 칸 개수 : 40 ~ 46개
• 한 칸 = 1U = 서버 높이 단위
  (ex. 2U 서버 = 2칸의 서버 (높이 약 9cm))

서버 설치 시 중요한 정보

• 서버 크기(U)
• 소비전력(A)
• 중량(kg)

서버 내부 구성

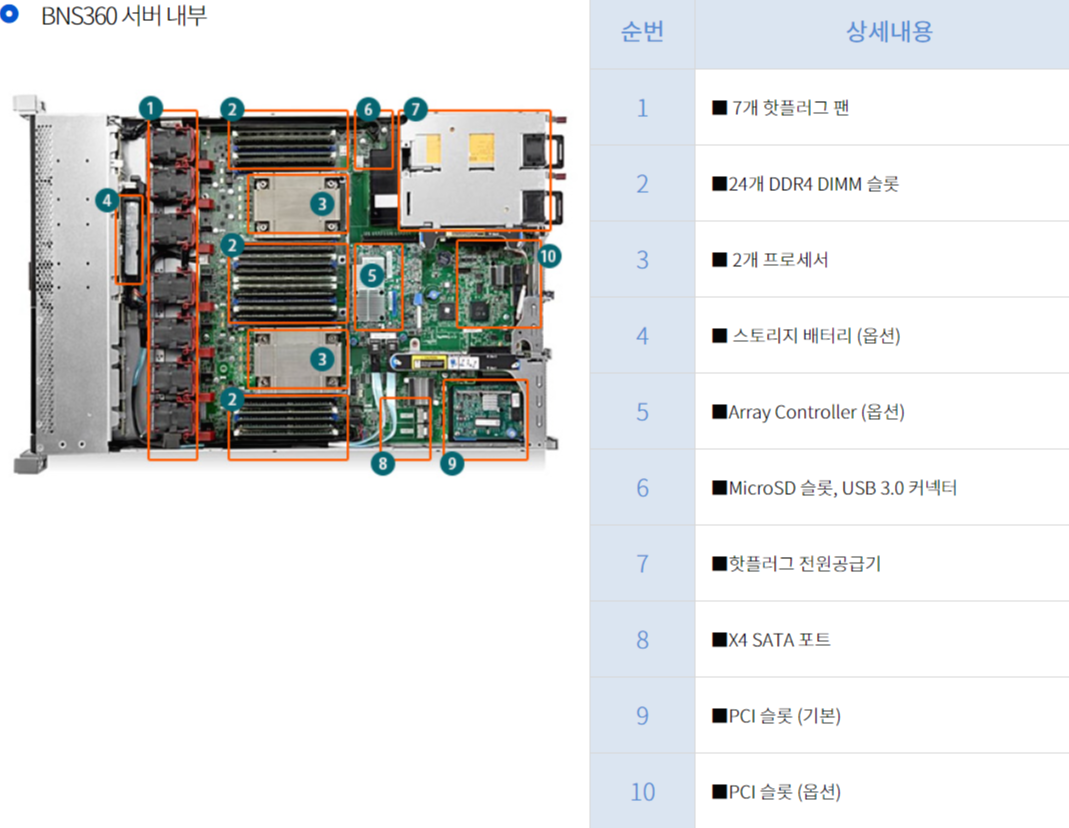

• 서버 내부 예시

  맨 왼쪽 (4번 왼쪽) - HDD
  1번 - FAN
  2번 - 메모리
  3번 - CPU (프로세서)
  9번, 10번 - PCI 슬롯
  * 버스(Bus) : 컴포넌트를 연결하는 선
  * CPU와 메모리는 물리적으로 직접 연결
  * PCI 슬롯 : 외부 장치를 연결하는 곳. 보통 CPU가 PCI를 직접 제어

BMC

• Baseboard Management Controller
• 서버의 HW 상태 감시. 독립적으로 움직임
• ex) 서버의 HW에서 장애 발생 시, BMC 콘솔을 통해 서버 상태 확인 및 네트워크로 접속하여 서버를 원격으로 재시작

출처

• 야마자키 야스시 외 3, 「그림으로 공부하는 IT 인프라 구조」, 제이펍
• 랙 구성 - https://zetawiki.com/wiki/%EC%84%9C%EB%B2%84_%EB%9E%99,_%EB%9E%99_%EC%9C%A0%EB%8B%9B
• 서버 내부 - http://www.secumoa.com/page/sub4_3
