[SLAM] 22. Direct SLAM의 역사

happy_quokka·2023년 11월 29일

SLAM

목록 보기

23/28

1. Feature-based SLAM vs Direct SLAM

Feature-based SLAM의 특징

local feature를 뽑는데 많은 시간과 자원을 사용한다
- corner와 같은 local feature를 뽑고 이를 기반으로 camera pose와 map point(landmark)를 연산
- 반대로 생각해보면 무조건 local feature를 뽑아야지만 camera pose와 map point(landmark)를 계산할 수 있다
- local feature를 뽑는게 불필요한 과정일지도..?
map이 항상 sparse하게 나타난다
- corner와 같이 point feature를 뽑게 되는 경우
- map에서 충분한 정보를 얻을 수 없다
keyframe에서만 mapping을 할 수 있다
- 매 프레임마다 keypoint를 찾고 triangulation하고 BA하는데 너무 많은 시간이 걸리기 때문에 keyframe에서만 mapping을 수행
- Feature-based SLAM의 한계점
feature-less인 환경에서는 작동할 수 없다
- feature가 없는 곳? 코너가 없는 곳, 하얀 곳, 복도, 바다 위 등

feature-based SLAM에는 한계점이 분명하다

hopes and dreams of robotics field

faster camera localization and mapping
- feature-based SLAM는 충분히 빠르지 않다
- 실시간 드론 제어 : perception이 빨라야한다
- AR : 빠른 tracking이 요구되는 분야
denser map이 필요
- 벽의 구조에 대해 알아야하는 경우가 필요하다
feature-less environment
- office 복도, 공장 바닥 등의 경우에서도 작동하는 SLAM이 필요하다
~2010년의 HW
- CPU clock 증가
- RAM 용량 증가
- video camer sensor 품질이 좋아졌다
- GPGPU(GPU를 활용한 프로그램) 등장
feature를 뽑은 이유가 이미지 전체를 계산하기에는 데이터가 너무 많아서 실시간이 힘들겠다고 생각했기 때문이다.
하지만 HW의 발전으로인해 굳이 feature를 뽑아야하는가에 대해 의문
feature를 뽑지 않고 이미지 데이터 자체(entire image)를 활용하자는 연구 시작

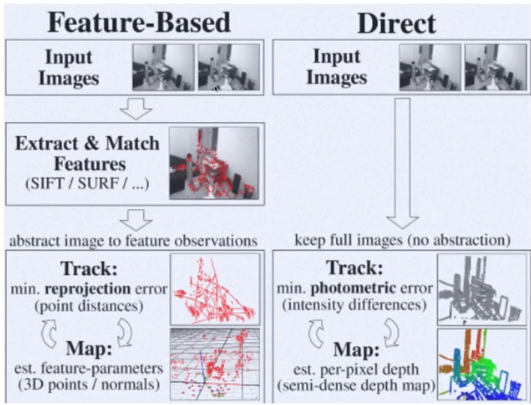

Feature-based SLAM vs Direct SLAM

feature-based

2개의 이미지 input (t-1 시점, t 시점)
feature 추출 & 매칭 (SIFT / SURF / ORB)
track
- map point를 reprojection한 후 reprojection error를 최소화하는 camera pose와 landmark를 구한다
map
- matching된 feature를 가지고 triangular를 만들어내서 map point 보정

Direct

2개의 이미지 (feature안 뽑고 바로 사용)
track
- (조명이 같다는 전제하에) 두 이미지 사이의 relative motion(R, t)이 어떻게 되어야 밝기값이 그대로 mapping되는가를 계산
- 이것을 photometric error라고 한다
- photo(빛) + metric(측량)
map
- relative motion을 구하면 픽셀들의 depth를 구할 수 있다
- depth map을 만들 수 있다
- 이미지 전체를 사용하면 전체에 대한 depth map이 나오고 line만 추출해서 사용하면 semi-dense depth map이 나온다

Direct SLAM

direct method == direct photometric method
특징
- feature map 방식보다 정확하고 robust (속도는 느릴 수 있다)
  - 이미지 전체를 사용하면 feature만 사용하는 것보다 사용하는 pixel의 정보가 많기 때문
- 카메라간의 relative motion(camera baseline) 작을수록 알고리즘이 빠르게 convergence(수렴)
  - 따라서 카메라 fps가 높을수록 더 빠르게 작동한다
  - 2010년 이후부터 카메라 fps가 빨라졌다

2. Direct SLAMs

DTAM

Dense Tracking and Mapping in real-time
PTAM의 프레임워크를 사용하되 feature를 뽑지 않고 전체 이미지를 사용하는 방식으로 바꾼 것
keyframe의 전체 이미지에 대해 최적화
- dense map이 생성된다
- tracking은 매 frame마다
- mapping은 keyframe에서만
feature-less 환경에서도 작동
- 이미지 전체를 사용하고 이미지 밝기값을 사용하기 때문
motion blur에 강인
- 전체 이미지를 사용하기 때문 (데이터가 많아서 일부는 무시할 수 있다)
GPU 사용 필요

dense map이 유용하다 + depth도 최적화에 활용가능하면 매우 유용
- dense map이 중요하지 이미지 전체를 사용하는 것이 중요한게 아니다
- RGB-D 카메라를 사용하여 dense depth map을 얻어서 사용하기 시작

LSD-SLAM

first large-scale VSLAM
Line Segment Detector
- 이미지에서 edge, line을 찾는 방법
- line을 특징으로 사용하지 않고 line 주변의 픽셀들을 가지고 카메라 pose 최적화 진행
- 이때 similarity transform(7DoF)을 구한다 -> large-scale 가능
- scale factor까지 최적화하기 때문에 scale drift가 나타나지 않기 때문
semi-dense mapping으로 GPU가 아닌 CPU 사용
단점 : 조명의 변화에 not robust
- direct 방식이 빛의 밝기값을 가지고 최적화하는데 전제 조건이 두 프레임 간의 밝기값이 동일하다이기 때문에 급작스러운 밝기 변화가 발생하면 tracking 실패

direct 방식은 loop closure를 어떻게? 최근까지 해결되지 못했다
- feature을 뽑아서 loop closure 수행

SVO

Semi-direct monocular Visual Odometry
feature, direct 방식 둘다 사용
FAST corner feature 추출 + feature의 patch를 direct 방식으로 tracking하여 pose 추정
keyframe에 sliding window BA 적용 -> map point, pose 보정
SLAM이 아니기 때문에 global optimization, loop closure는 없다
빠르다
- i7에서 400fps까지
- ORB의 경우 i7에서 30FPS였다
드론을 위한 방식
- 바닥을 보고 있는 카메라로 드론 위치 추정
- 바닥이 평평하다는 전제로 homography 기반으로 위치 추정

SVO2

monocular / multi camera / fisheye camera 지원
depth 추정 알고리즘 개선
loop closure나 BA가 없다

DSO

Direct Sparse Odometry
feature 방식 완전히 제거
sliding widow photometric BA 방식 소개
- 7개의 keyframe을 가지고 photometric error를 기반으로 sliding window BA
loop closure 사용하지 않는다 -> odometry
하지만 ORB SLAM보다 정확하게 결과가 나온다

point를 direct 방식으로 추출, gradient 변화가 큰 곳들을 기반으로 픽셀들에 대해 sparse하게 photometric opimization

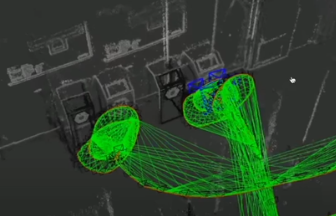

drift가 없다면 쓰레기통이 일치해야하지만 drift가 존재
drift가 있지만 굉장히 큰 거리를 돌았고 z축에도 error가 생겼을 수 있는데 drift가 매우 적다

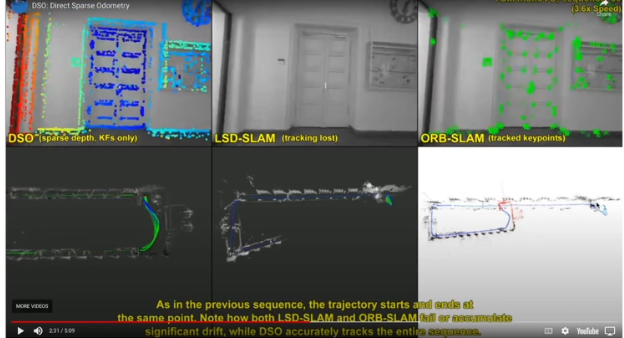

LSD-SLAM과 ORB-SLAM은 rotation drift가 커서 90도로 꺾어야하는데 더 많이 꺾었다.
ORB-SLAM의 경우 drift가 커서 원점으로 도착했음에도 반밖에 안왔다고 생각
ORB-SLAM은 rotation drift가 매우 크기 때문에 loop closure가 나타나야 정확한 SLAM이다

DSO-variants

stereo DSO, LDSO, VI-DSO
DSO도 SURF를 사용하여 loop closure를 할 수 있다 -> SLAM이 될 수 있다
VI-DSO : imu도 포함
- DSO의 단점
  - baseline이 갑작스러운 motion으로 인해 크게 변하면 convergence(수렴)하기 어렵다
  - 하지만 이 motion을 imu가 보정해 주면 더 정확하다

Variants in Direct methods

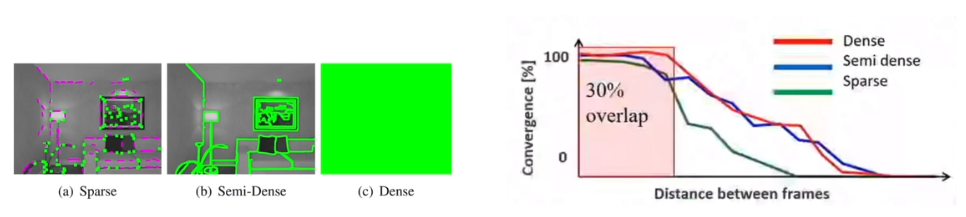

Sparse vs Semi-dense vs Dense

정확도 / 속도의 tradeoff
최적화를 했을 때 주어진 시간 안에 정확한 값에 도달한다라는 점이 중요
frame 간의 baseline(거리)가 크지 않을 때 -> 3개 모두 좋은 convergence를 보여준다
frame 간의 거리가 커지면 -> sparse가 먼저 떨어지지만 나머지도 결국 convergence가 안좋아진다
그러면 frame 거리에 제한을 두고 (fps 증가 또는 robot의 속도 감소) 사용한다
이때는 sparse를 사용하는것이 계산 효율성이 좋다

즉, frame간의 거리를 줄이고 가벼운 알고리즘을 사용하자 -> sparse
그래서 direct의 발전도 dense의 DTAM에서 점차 semi-dense에서 sparse로 바뀌었다

정리 (direct methods)

DTAM : dense map
LSD-SLAM : semi-dense
SVO, SVO2 : 하이브리드 방식 / 빠르다
DSO : loop closure 없이도 잘된다
stero DSO, LDSO, VI-DSO : DSO의 변형
요즘은 딥러닝과 photometric를 섞어서 좀 더 안정적인 deep direct SLAM을 할 수 있을지 연구 -> DVSO, D3Vo, MonoRec, GN-Net, LM-Net 등
GN-Net, LM-Net : direct에서 loop closure를 할 수 있는 방법을 만들어주는데 단순히 이미지 비교를 하는 것이 아니라 조명, 날씨, 낮밤, 형태가 바뀌었을 때에도 적용가능
