데이터 흐름 다이어그램(DFD: Data Flow Diagram)은 시스템 내에서 데이터가 어떻게 이동하고 처리되는지를 표현하는 시각적 모델링 도구입니다. 이 글에서는 Visual Paradigm의 DFD 가이드를 바탕으로 데이터 흐름 다이어그램의 정의와 구성 요소, 그리고 작성 방법에 대해 자세히 다뤄보겠습니다.
데이터 흐름 다이어그램(DFD)이란?
DFD는 시스템의 데이터를 논리적으로 표현하여 프로세스가 데이터를 어떻게 처리하고 저장하며, 시스템 안팎으로 이동시키는지를 명확하게 나타냅니다.

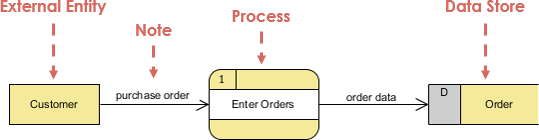

DFD의 기본 구성 요소
DFD는 다음 네 가지 주요 구성 요소로 이루어져 있습니다.
- 프로세스(Process): 데이터를 변환하거나 처리하는 기능입니다.
- 데이터 흐름(Data Flow): 데이터가 프로세스, 저장소 및 외부 개체 간 이동하는 경로를 나타냅니다.
- 데이터 저장소(Data Store): 데이터를 저장하거나 유지하는 장소로, 임시적이거나 영구적인 저장소일 수 있습니다.
- 외부 개체(External Entity): 시스템 외부에서 데이터를 제공하거나 받는 개체를 말합니다.
DFD의 유형
데이터 흐름 다이어그램은 크게 두 가지 유형으로 나뉩니다.
- 논리적 DFD(Logical DFD): 시스템의 비즈니스 측면에서 데이터 흐름을 묘사하며, 데이터가 어떻게 움직이는지를 논리적으로 설명합니다.
- 물리적 DFD(Physical DFD): 시스템이 실제로 어떻게 작동하는지에 초점을 맞추어, 데이터 흐름을 실제 구현 관점에서 묘사합니다.
DFD 작성 단계
DFD를 작성할 때 다음 단계를 따르는 것이 좋습니다.
- 목적과 범위 정의: 시스템 분석 목적과 다이어그램이 다룰 범위를 명확히 합니다.
- 요소 파악: 시스템에서 사용되는 프로세스, 데이터 저장소 및 외부 개체를 식별합니다.
- 데이터 흐름 정의: 프로세스 간 데이터가 이동하는 경로와 데이터를 명확히 표현합니다.
- 다이어그램 생성: 구성 요소들을 캔버스에 배치하고, 데이터 흐름을 명확히 연결합니다.
- 검증 및 개선: 작성된 다이어그램을 리뷰하고 오류나 누락된 부분을 보완하여 정확성을 높입니다.
DFD의 중요성
- 효과적인 커뮤니케이션: 시스템의 복잡한 구조를 간결하게 표현하여 이해관계자 간의 원활한 의사소통을 돕습니다.
- 문제점과 개선 사항 파악: 시스템 내 데이터 흐름을 시각화하여 잠재적인 문제를 미리 발견하고 개선할 수 있습니다.
- 시스템 분석 및 설계 지원: 정확한 시스템 이해와 설계를 통해 개발 효율성을 높입니다.
