퍼셉트론이란?

• 다수의 신호를 입력으로 받아 하나의 신호로 출력하는 것.
• 이때 신호란 전류나 강물처럼 흐름이 있는 것
• 퍼셉트론의 신호는 흐른다(1)/안 흐른다(0) 두 가지 값을 가지고 있음





  입력이 2개인 퍼셉트론

  출처: https://compmath.korea.ac.kr/deeplearning/Perceptron.html

• $x_1$과 $x_2$는 입력신호, $y$는 출력신호, $w_1$과 $w_2$는 가중치(weight)를 뜻함.
• 원은 뉴런 또는 노드라고 말함.
• 입력 신호가 뉴런에 보내질 때 각각 고유한 가중치($w_{1}, w_{2}$)가 곱해진다.
• ($x_1w_1$, $x_2w_2$)의 합이 정해진 한계를 넘어설 때 1을 출력하며 이때 '뉴런이 활성화 된다.'라고 표현한다.
• 그 정해진 한계를 임계값이라고 하며 $θ^{theta, 세타}$ 기호로 나타낸다.


  수식으로 나타내면 아래와 같다.



수식 1

• 퍼셉트론은 각 입력신호마다 고유한 가중치를 부여하고 각 신호가 결과에 주는 영향력을 조절한다.
• 가중치가 클수록 강한 신로를 흘려보냄. (입력 신호와 곱셈으로 작용하기 때문)




단순한 논리 회로

AND 게이트

$x_1$	$x_2$	$y$
0	0	0
0	1	0
1	0	0
1	1	1

• 모두 1일 때만 1을 출력하고 나머지는 0을 출력

NAND 게이트

$x_1$	$x_2$	$y$
0	0	1
0	1	1
1	0	1
1	1	0

• AND 게이트를 구현하는 매개변수의 부호를 모두 반전하면 NAND 게이트가 된다.
• 두 개의 신호 모두 1이 아닌 경우에만 1을 출력한다.

OR 게이트

$x_1$	$x_2$	$y$
0	0	0
0	1	1
1	0	1
1	1	1

• 두 입력 신호중 하나라도 1이면 1을 출력한다.

퍼셉트론 구현하기

간단한 구현

# AND 게이트
def AND(x1, x2):
    w1, w2, theta = 0.5, 0.5, 0.7
    tmp = x1*w1 + x2*w2
    if tmp <= theta:
        print(0)
    else:
        print(1)

AND(0, 0) # 0
AND(0, 1) # 0
AND(1, 0) # 0
AND(1, 1) # 1

가중치와 편향 도입

위의 수식 1의 $\theta$를 -b(편향, bias)로 치환하면 밑의 식처럼 된다.

편향(bias): 결정 경계(분류 기준)를 평행 이동(shift) 시켜주는 역할을 함.
본래 원점을 지나야 하는데 평행 이동을 할 수 있어, 원점 근처에 없는 데이터들도 분석이 가능함.

수식 2

• 여기서 b를 편향이라고 하며 $w_1$와 $w_2$는 그대로 다중치다.
• 입력 신호에 가중치를 곱한 값과 편향을 합한 값이 0을 넘으면 1을 출력한다.

이 식을 파이썬 코드로 구현해보았다.

import numpy as np
x = np.array([0, 1])        # 입력
w = np.array([0.5, 0.5])    # 가중치
b = -0.7                    # 편향

print(x*w)                  # [0.  0.5]
print(np.sum(w*x))          # 0.5
print(np.sum(x*w)+b)        # -0.19999999999999996 (부동소수점에 의한 연산 오차)

가중치와 편향 구현하기

가중치와 편향을 도입한 AND 게이트는 다음과 같음

def AND(x1, x2):
    x = np.array([x1, x2])
    w = np.array([0.5, 0.5])
    b = -0.7
    tmp = np.sum(x*w) + b
    if tmp <= 0:
        print(0)
    else:
        print(1)

b가 -0.1이면 각 신호에 가중치를 곱한 값의 합이 0.1을 초과할 때 뉴런이 활성화 됨.
-20이면 합이 20을 초과할 때 뉴련이 활성화 됨.

NAND와 OR는 아래와 같다.

def NAND(x1, x2):
    x = np.array([x1, x2])
    w = np.array([0.5, 0.5])    # AND와는 가중치(w)와 편향(b)가 반대다.
    b = 0.7

    tmp = np.sum(w*x) + b
    if tmp <= 0:
        print(0)
    else:
        print(1)

def OR(x1, x2):
    x = np.array([x1, x2])
    w = np.array([0.5, 0.5])    # AND와는 가중치(w)와 편향(b)가 반대다.
    b = -0.2

    tmp = np.sum(w*x) + b
    if tmp <= 0:
        print(0)
    else:
        print(1)

NAND(0, 0)  # 1
NAND(1, 0)  # 1
NAND(0, 1)  # 1
NAND(1, 1)  # 1
OR(0, 0)    # 0
OR(1, 0)    # 1
OR(0, 1)    # 1
OR(1, 1)    # 1

퍼셉트론의 한계

XOR 게이트

XOR 게이트는 베타적 논리합입니다. 진리표는 아래와 같습니다.

$x_1$	$x_2$	$y$
0	0	0
0	1	1
1	0	1
1	1	0

지금까지 본 퍼셉트론으로는 XOR 게이트를 구현할 수 없다.
$(b, w_1, w_2) = (-0.5, 1.0, 1.0)$일 때 아래의 식처럼 된다.

수식 3

이 식은 직선으로 두 영역을 만들고 한 쪽 영역은 1, 다른 한 쪽은 0이 된다.

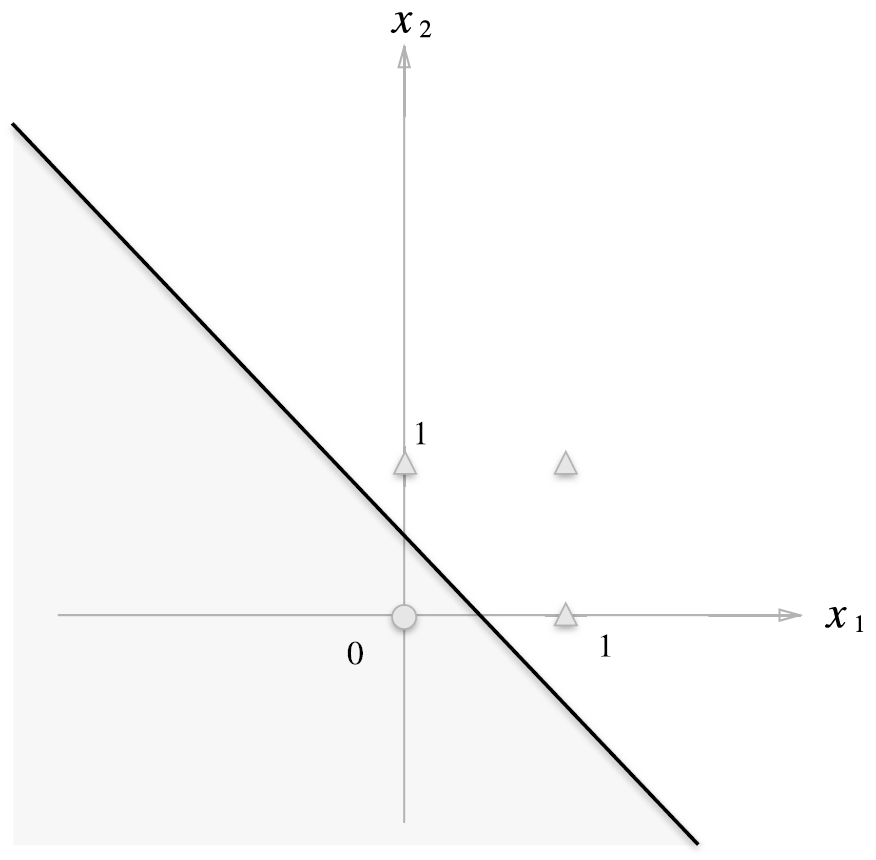

그것을 그림으로 그려보면 아래와 같다.

OR 게이트는 (0,0)일 때 0을 출력하고 나머지 경우에는 1을 출력한다.
출력값이 0일 때 ●, 1일 때 ▲으로 표시했다.
OR 게이트를 만들려면 삼각형과 원형을 직선으로 나누어야 한다.
위 그림은 직선으로 나눈것을 볼 수 있다.

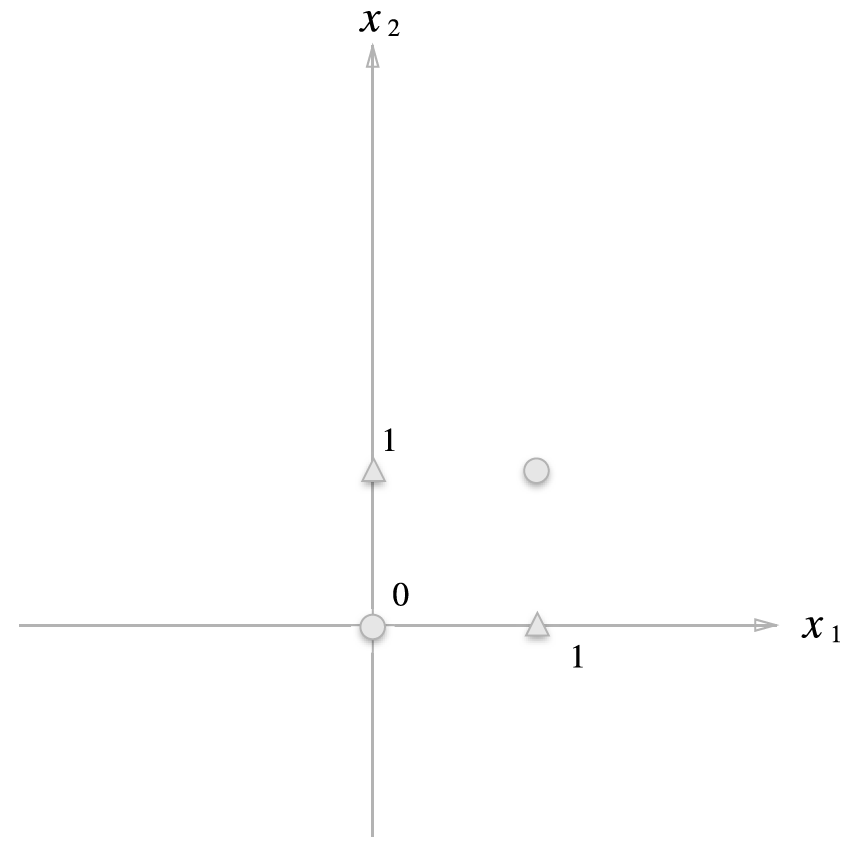

그렇다면 XOR 게이트는 어떨까?

이 그림에서 하나의 직선으로 삼각형과 원형의 영역을 나누라고 하면 불가능하다라 생각이 든다.

선형과 비선형

위 XOR 게이트의 그림은 직선으로는 절대 나눌 수 없다.

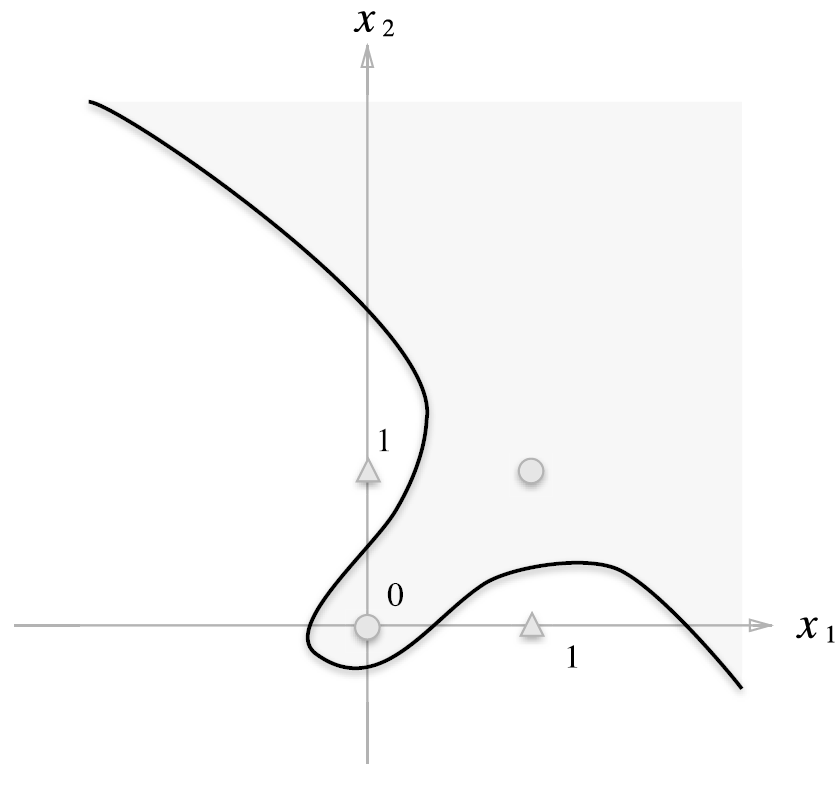

하지만 직선이 아니라 곡선이면 가능하다.

이처럼 직선 영역을 선형, 곡선을 비선형 영역이라고 한다.

다층 퍼셉트론

그래서 퍼셉트론으로는 XOR게이트를 표현할 수 없다.
하지만 다층 퍼셉트론이라면 가능하다.

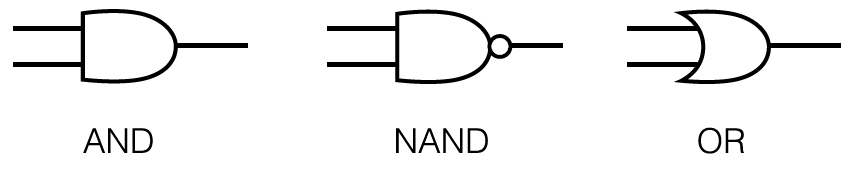

기존 게이트 조합하기

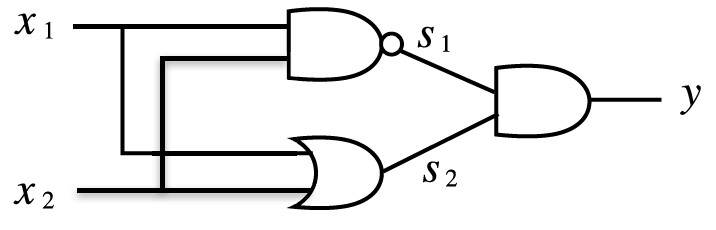

그리고 그 AND, NAND, OR 게트트를 조합하여 XOR 게이트를 만들 수 있다.

앞에서 말한 퍼셉트론은 '단층 퍼셉트론이다' 단층 퍼셉트론은 직선으로 영역을 나누고 XOR 게이터를 표현할 수 없다.

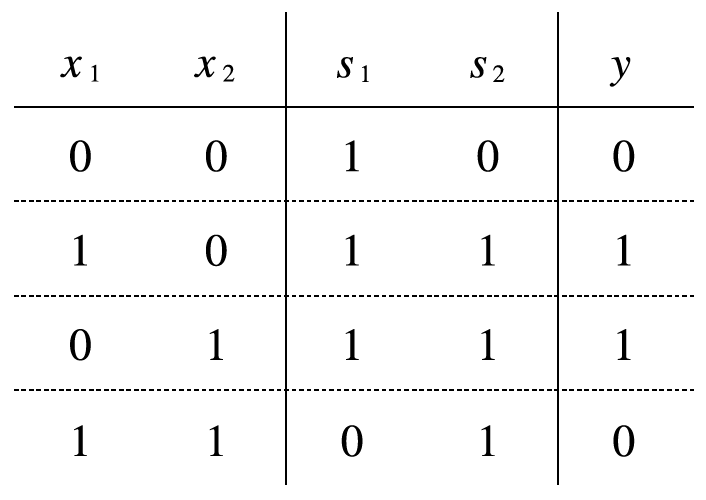

이것을 이용하여 XOR 게이트를 구현했다.

def XOR(x1, x2):
    s1 = NAND(x1, x2)
    s2 = OR(x1, x2)
    y = AND(s1, s2)

    print(y)
    return y

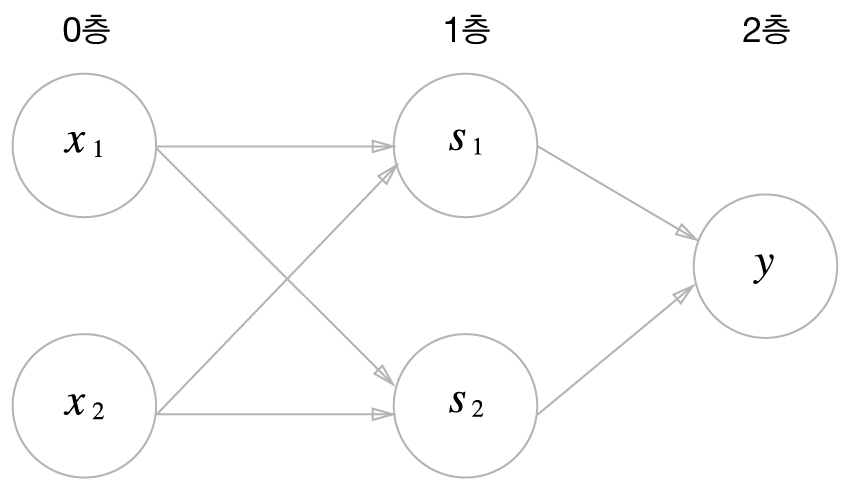

그리고 이 XOR게이트의 퍼셉트론 그림은 아래와 같다.

현재 그림에서는 3개의 층으로 나오지만 가중치를 같는 층은 2개(0~1층, 1~2층)다.
그래서 2층 퍼셉트론이라고 부른다. 문헌에 따라서 3층 퍼셉트론이라고 하는 경우도 있다.

위 그림을 해석하자면
1. 0층의 두 뉴런이 입력신호를 받아 1층의 뉴런으로 신호를 보낸다.
2. 0층에서 보낸 신호를 두 뉴런이 받아 2층의 뉴련으로 신호를 보낸다.
3. 1층에서 보낸 신호를 받은 2층 뉴런은 y값을 출력한다.

정리

1. 퍼셉트론이란 입출력을 갖춘 알고리즘이다. 입력을 주면 정해진 알고리즘에 따라 값을 출력한다.
2. 퍼셉트론에서는 가중치와 편향을 매개변수로 설정한다.
3. 퍼셉트론으로 AND, OR, NAND 게이트를 표현할 수 있다.
4. 단층 퍼셉트론은 직선으로 영역을 나눈다. 이를 선형 구조라고 한다.
5. 단층 퍼셉트론으로는 XOR 게이트를 표현할 수 없다.
6. 단층 퍼셉트론을 겹겹이 쌓은 다층 퍼셉트론으로 XOR 게이트를 표현할 수 있다.
7. 다층 퍼셉트론은 곡선으로 영역을 나눈다. 이를 비선형 구조라고 한다.
