현관문 프로젝트) LED Strip + Door sensor + esp8266 & pi 2편 (HomeAssistant)

Over View

동작 영상

https://youtu.be/iG_YoqC0F_Y

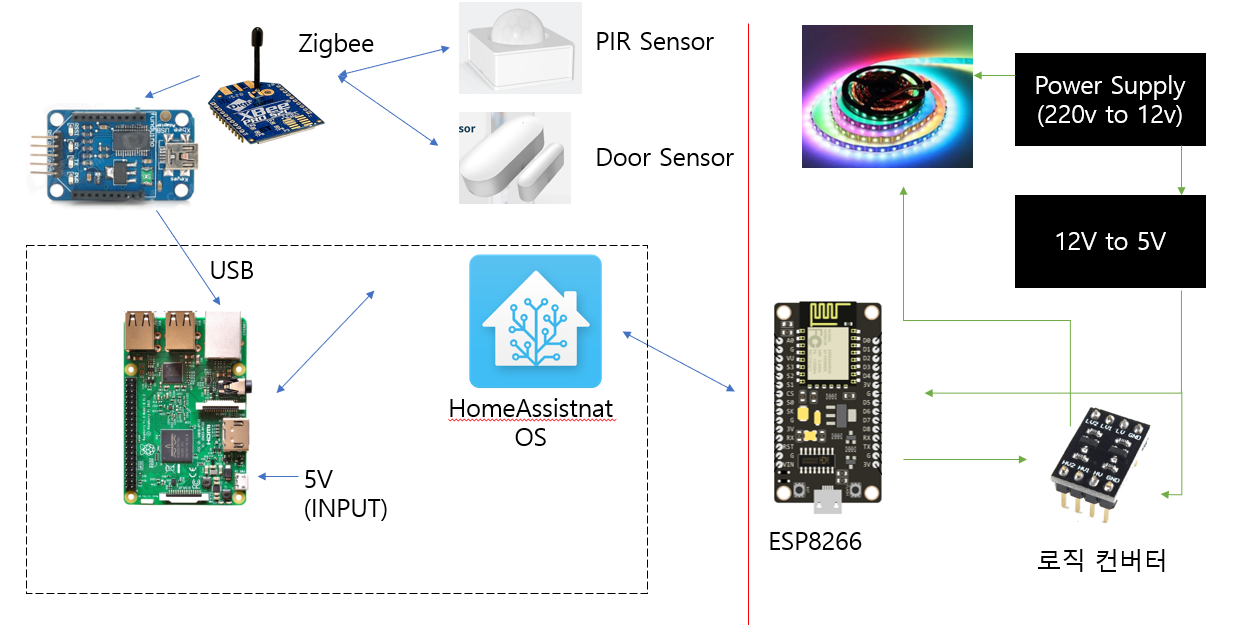

1. zigbee를 이용해서 zigbee제품 (PIR, Door) 들을 연결한다. 이때 안테나 달려있는 것(S2C)은 Coordinator로 동작된다.

2. S2C는 shield와 결합해서 USB로 라즈베리파이와 연결한다.

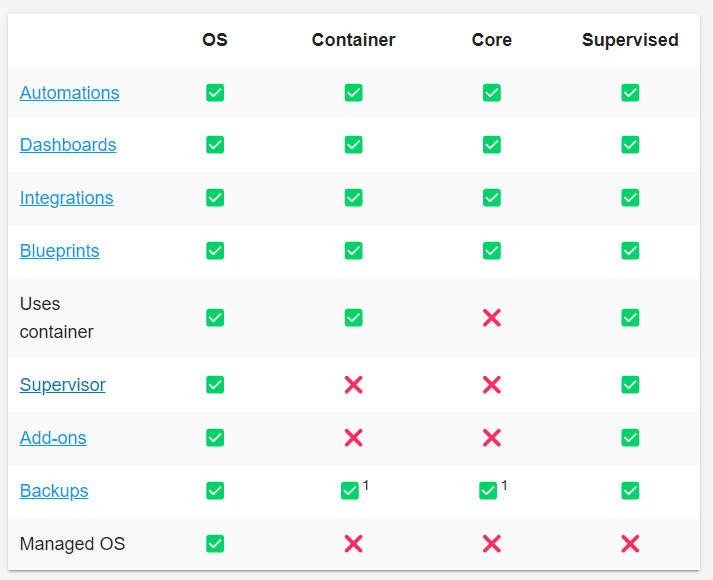

3. 라즈베리파이에는 Supervised를 설치한다

4. 라즈베리파이에 설치된 홈어시스턴트와 X2C를 추가하고 각종 zigbee와 연결한다.

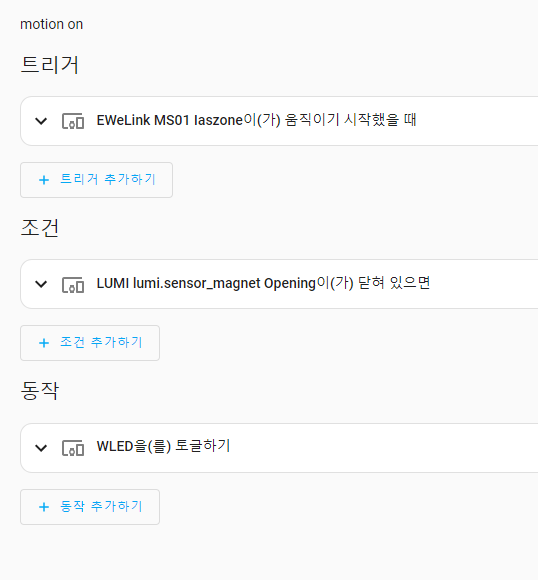

5. 트리거를 설정한다 (예시, 도어 센서가 열렸을 때, led가 켜진다. 도어 센서가 닫혔을 때, led가 꺼진다)

6. 부품

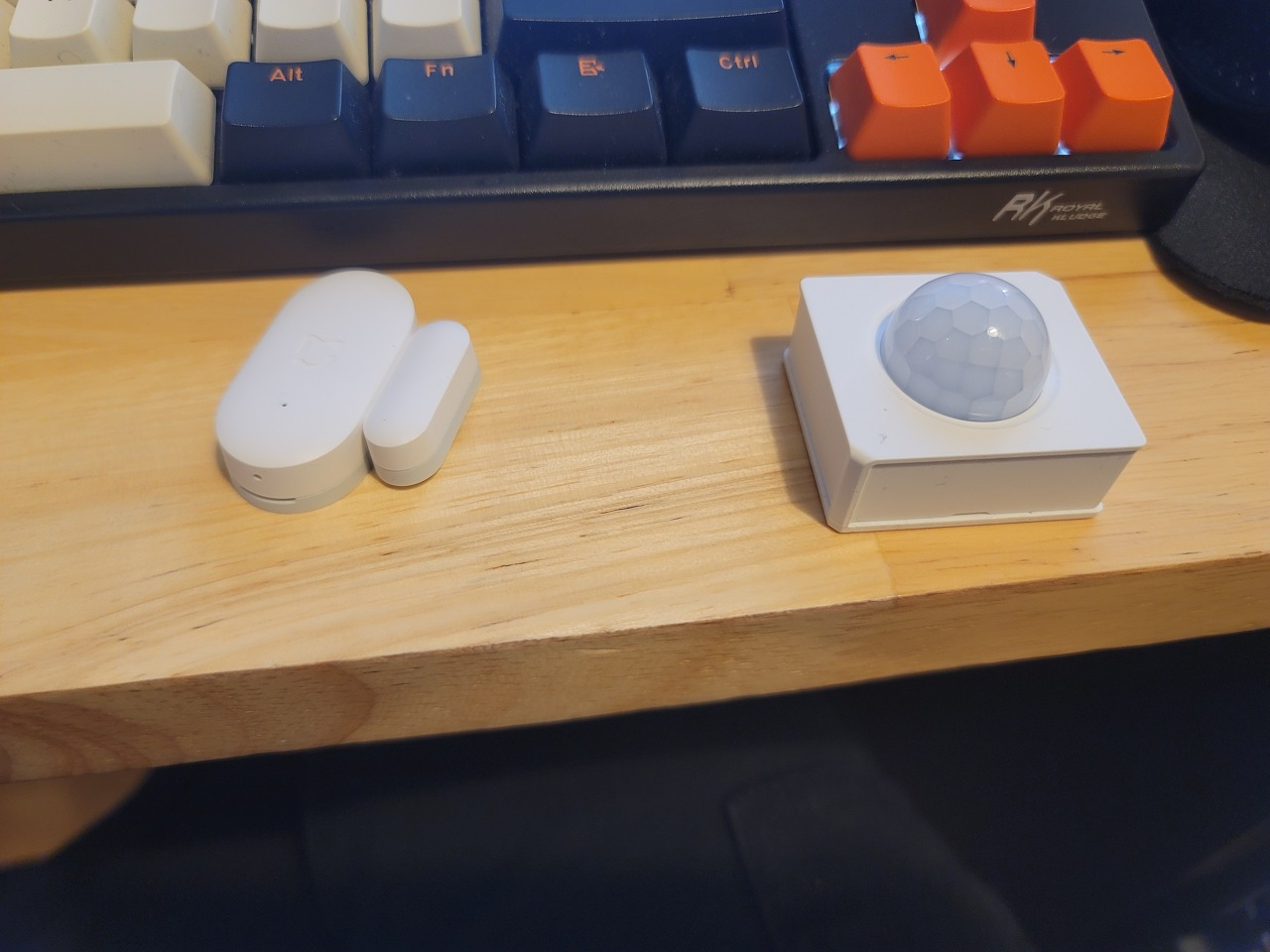

(1) door sensor 와 PIR 센서

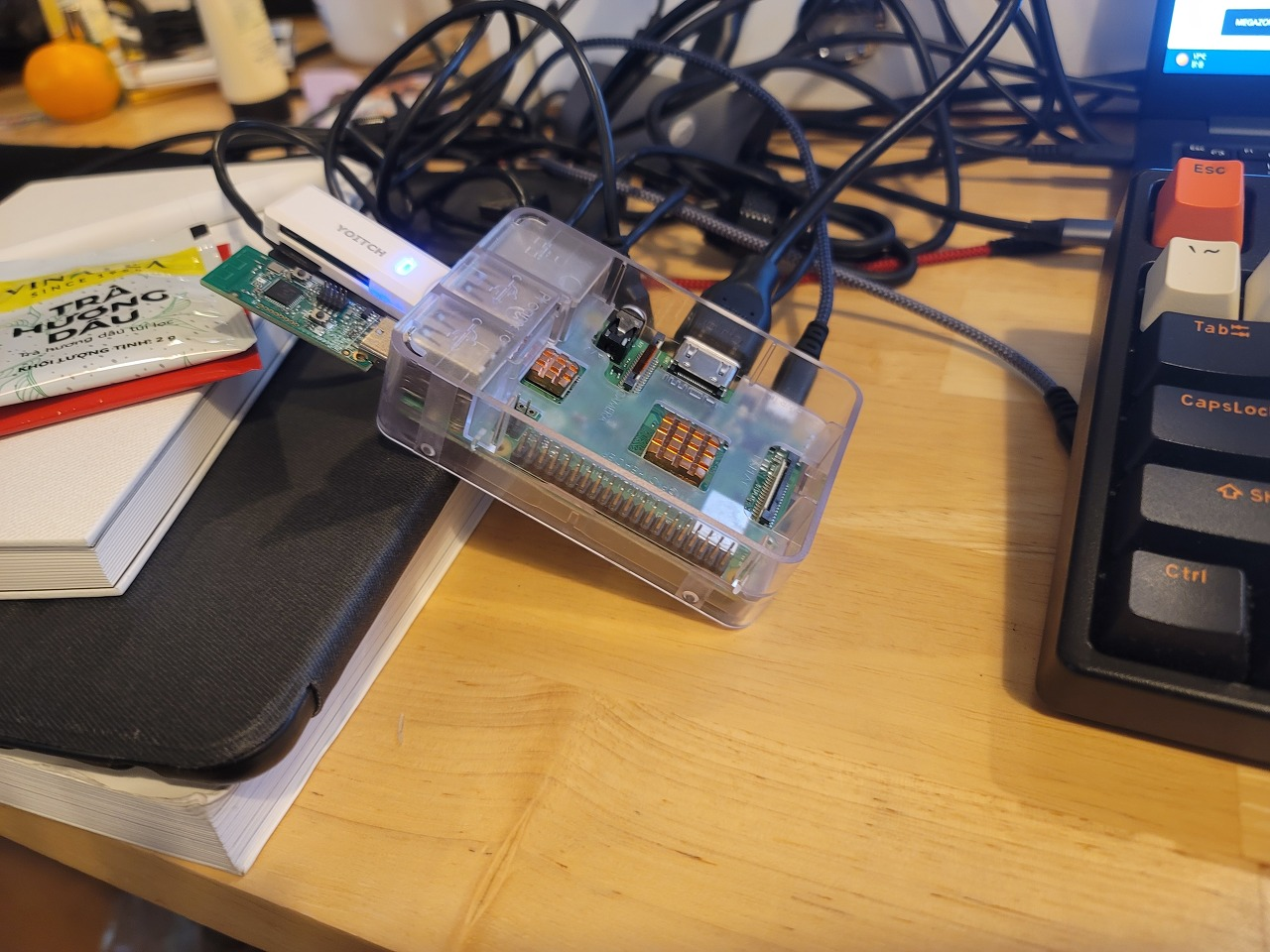

(2) Zigbee Coordinator & rassberry pi

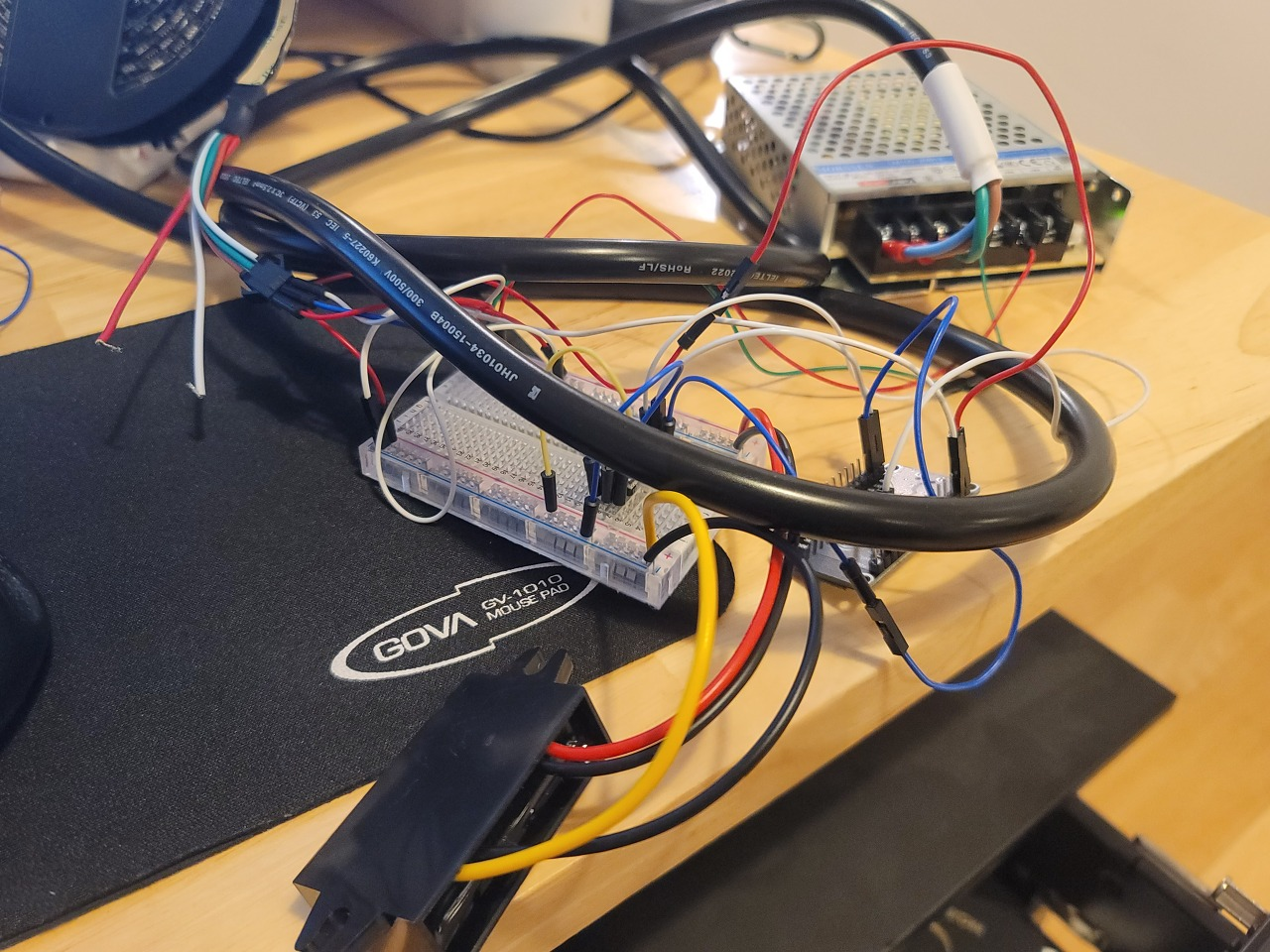

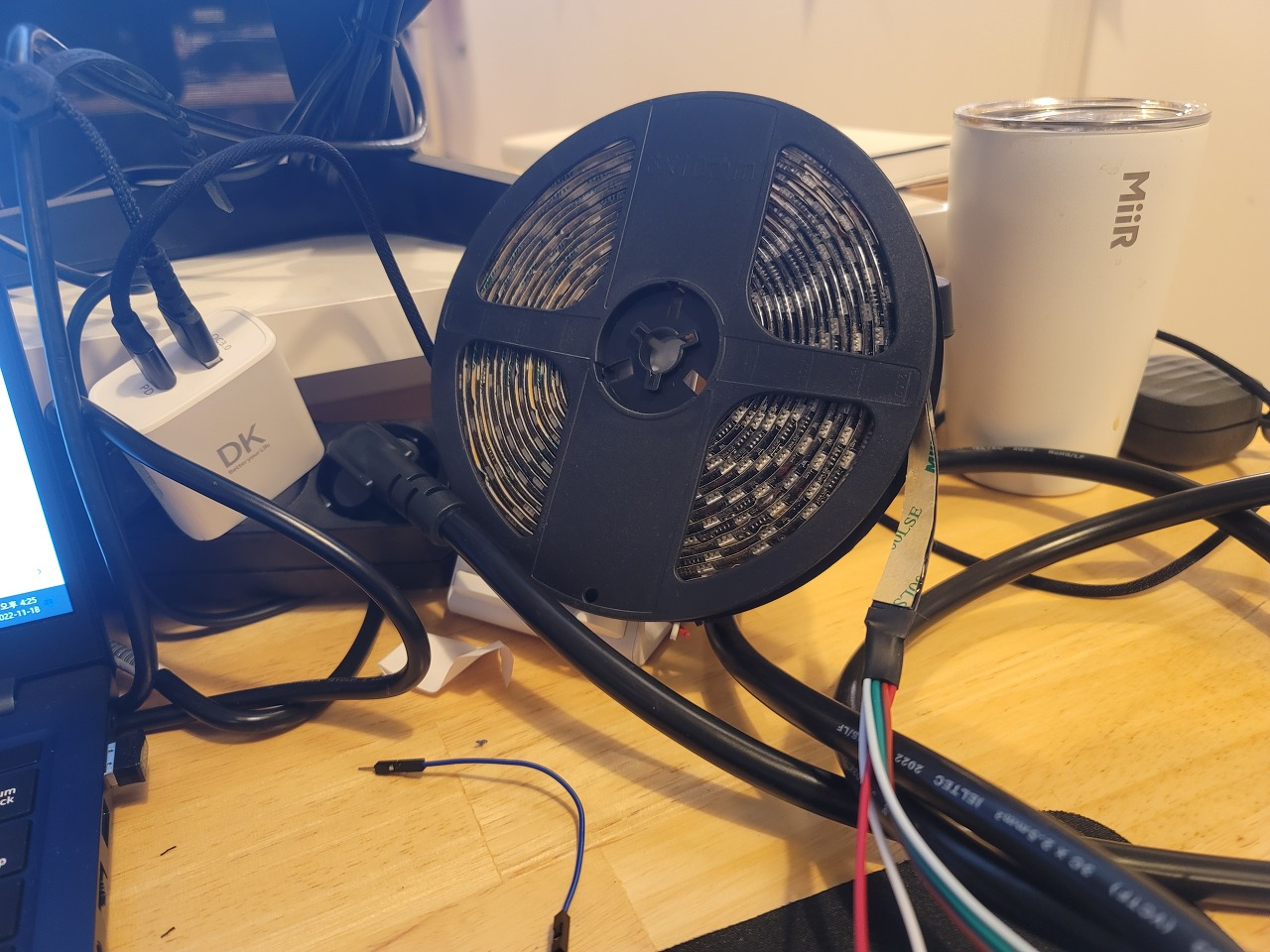

(3) etc

고도화

• HomeAssistant로 PoC는 되니, AWS IOT를 이용해 작동시켜보겠습니다.
