OSI 7계층

네트워크 : 최소 2개이상의 장비가 통신하는 것

1계층 / 물리계층

역할 : 전기적, 기계적 규칙을 정의하여 네트워크가 물리적으로 송수신 가능하게 하는 계층
PDU : BIT = 전기신호 단위
장비 : 허브, 리피터, 케이블선

2계층 / 데이터링크 계층

역할 : 물리계층의 단순한 전기신호를 의미있는 데이터로 전환하여 인접한 네트워크 장비끼리 통신을 할 수 있게함
📗 인접한 통신 : 블루투스 통신
PDU : 프레임
프로토콜 : 이더넷, ppp, 토큰링, 프레임 릴레이
장비 : 스위치, 네트워크 인터페이스
💡 네트워크 인터페이스 = NIC = LAN카드 = 인터페이스
특징 : MAC(시스템 장비의 물리적 주소) 사용

3계층 / 네트워크 계층

역할 : 데이터를 목적지까지 가장 빠르게 갈수 있는 경로를 찾음(라우팅)
📗 인접한 통신뿐 아니라 장거리 통신을 가능하게 함
PDU : 패킷
프로토콜 : IP, IGMP, ICMP
장비 : 라우터, L3스위치
특징 : IP(시스템 장비의 논리적 주소) 사용

4계층 / 전송 계층

역할 : 네트워크 전송과 관련하여 오류, 흐름제어 등의 기능을 통해 신뢰성 있는 정상적인 데이터 전송이 가능하도록 한다. 포트 번호를 통해 하나의 통신장치 안에서 각 어플리케이션을 구분한다
PDU : 세그먼트
프로토콜 : TCP, UDP
장비 : L4장비
특징 : 포트(어플리케이션의 서비스가 작동하는 주소) 사용

5계층 / 세션 계층

역할 : 송신자와 수신자간의 연결상태(세션)를 관리 하는 역할
📘 시작하고 정지하고 재시작하는 등의 역할
PDU : DATA

6계층 / 프레젠테이션 계층

어플리케이션이 만들어내는 데이터를 표현하는 계층
📘 압축, 암호화, 인코딩, 코덱 등
PDU : DATA

7계층 / 어플리케이션 계층

역할 : 어플리케이션이 실제 작동하여 서비스를 하는 구간
📘 실제 데이터를 뱉어내는 계층
PDU : DATA
프로토콜 : HTTP, FTP, SMTP, SNMP, DNS 등등
📕 FTP : 파일 업로드, 다운 등의 작업에 사용
장비 : L7장비

📕 게이트웨이 주소 : 나의 ip가 속한 네트워크에서 밖으로 나가는 주소, 라우터의 하나의 인터페이스에 연결 되어있다.
📒 통신하기 위해서는 mac주소, ip주소, 서브넷마스크, 게이트웨이 주소, dns주소를 알아야 한다.

linux network

네트워크 설정

IP주소, 넷마스크와 브로드캐스트 주소, 게이트웨이(라우터) 주소, DNS주소 설정 해야 함

네트워크 관리자

네트워크 관리자는 네트워크의 제어와 설정을 관리하는 데몬
기본적으로 설치되어있지만 없다면 dnf로 설치
systemctl status NetworkManager로 설치된거 확인

네트워크 관리도구

네트워크 관리자 : 기본 네트워킹 도구
nmcli명령 : 명령어로 네트워크 관리(CLI로 관리)
nm-connection-editor : GUI로 네트워크 관리

네트워크 관련 명령어

ifconfig , ip address show : ip보기
netstat -nr : 게이트웨이 주소 보기
netstat -r, ip route : 라우팅 테이블 보기
dns 확인 : nslookup 도메인 주소
ping : 핑보내기
tracert : 경로 추적

nmcli

명령 기반으로 네트워크 관리자를 설정한다
형식 : nmcli [옵션] 명령 [서브 명령]

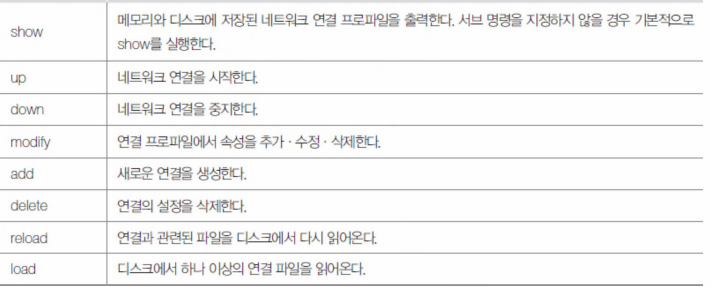

네트워크 설정하기 : connection(con) 명령

connection에 네트워크 설정을 하고 LAN카드 장치(인터페이스)에 연결한다
과거의 전통적인 방식에 비해 여러개의 Connection을 만들어 다양한 네트워크 설정을 미리 세팅해둔 다음에 상황에 따라 장치에 연결만 시키면 되기때문에 효율적이다.
ifconfig로 enp0s3, enp0s8이라는 LAN카드 장치들을 확인 가능
nmcli con show : 네트워크 연결 목록 확인

connection이름 , connection의 고유 식별 값, connection타입, connection에 연결된 LAN카드 장비 순으로 나타난다
- nmcli con show enp0s3 : 특정 연결에 대한 자세한 정보
connection추가해 네트워크 설정
- nmcli con add con-name [CONN-NAME] type [ethernet] ifname [NIC_DEVICE NAME] ipv4 192.168.0.10/24 gw4 192.168.0.1
  📘 ip부터는 modifiy로 따로 설정해도 된다
- ex) nmcli connection add con-name test-net type ethernet ifname enp0s3
- 특정 연결 삭제 : nmcli connection delete test-net
커넥션 수정
- nmcli connection modify [CONN-NAME] 속성값
- ipv4.method, ipv4.dns, ipv4.gateway, ipv4.addresses를 설정해야 한다
- ex) nmcli con modify test-net ipv4.addresses 10.0.2.30/24
커넥션과 장치 연결 시작 : nmcli con up test-net
📒 동적연결 : add로 만든후에 up하면 자동으로 ip,dns등 할당
💡 동적연결 -> 정적연결 전환
: nmcli con modify dhcp2 connection.id static ipv4.method manual ipv4.addresses 10.0.2.35/24 ipv4.gateway 10.0.2.1 ipv4.dns 8.8.8.8
커넥션과 장치 연결 끊기 : nmcli con down test-net
다른 방식으로 커넥션 만들기
- cd /etc/sysconfig/network-scripts/
- vi /ifcfg-testa
- 원하는 IP, DNS, GATEWAY, TYPE을 해당 형태로 작성후 저장 (정적 할당)
- nmcli con reload
- nmcli con up testa
