Operating System note 2

짱J·2022년 12월 3일

오퍼레이팅시스템

목록 보기

2/2

♻️ 코드 변경사항 반영 및 재부팅

make bzImage
cp arch/x86/root/bzImage /boot/bzImage3
reboot

💊 출력 로그 레벨 변경

echo 8 > /proc/sys/kernel/printk

🐰 시스템 콜 번호 할당

arch/x86/kernel/syscall_table_32.S

🧸 여러가지 옵션

xxd -g1 myfd > x # 각 바이트가 분리되어 보이도록 함
ls -a # 숨겨진 파일(., ..)도 모두 출력됨
ls -ai # inode number 함께 출력

🔢 16진수 관련 사이트

16진수 <-> 10진수: https://ko.calcuworld.com/%EC%88%98%ED%95%99/16%EC%A7%84%EB%B2%95-%EA%B3%84%EC%82%B0%EA%B8%B0/
16진수 곱셈: https://kor.foxcalculators.com/converter/4824.html
16진수 to ascii: https://www.rapidtables.org/ko/convert/number/hex-to-ascii.html
16진수 사칙연산: https://miniwebtool.com/ko/hex-calculator/?number1=2800&operate=1&number2=880

🍀 Week 9, 10 - fs

🍁 디스크 만들기

dd bs=1024 count=1440 if=/dev/zero of=myfd

bs - 1블록 단위의 바이트 크기
count - 블록의 개수
if - 데이터를 읽을 입력 파일
of - 데이터를 작성할 출력 파일

0으로 채워진 1024*1440 바이트 크기의 데이터를 myfd에 write하겠다

🍁 디스크 포맷 변경

mkfs -t ext2 myfd

🍁 mount & unmount

mkdir temp
mount -o loop myfd temp # myfd와 temp를 연결
umount temp # 연결을 끊음

🍁 file system 구성

super block
group descriptor
DBM
IBM

리틀 인디언 - 뒤에서부터 읽어야 함 !!!!!

block location = 0x2800 + 0x80 * (c-1)

inode content = (inode table 3번째 줄) * 0x400

super block - 400 시작

m_inodes_count - 디스크 내 inode의 개수
- 00 00 00 b8(=184), 184개
m_blocks_count - 디스크 내 block의 개수
- 00 00 05 a0(=1440)
m_magic - 파일 시스템 형식 (ext2, ext3, ext4)
- ef 53, ext2를 의미
m_log_block_size - 블록 사이즈
- 00 00 00 00(=0)
- 1024*2^(m_log_block_size) = 1024바이트
m_first_data_block - 첫번째 데이터 블록 number, super block
- 00 00 00 01

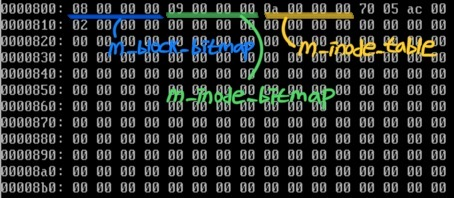

group descriptor - 800 시작

m_block_bitmap - DBM 블록의 위치
- 00 00 00 08
- 8 * 400 = 2000에 위치
m_inode_bitmap - IBM 블록의 위치
- 00 00 00 09
- 09 * 400 = 2400에 위치
m_inode_table - inode table의 위치
- 00 00 00 0a = 2800에 위치

DBM - 2000 시작

7f ff ff ff ff ff
= 01111111 / 11111111 / 11111111 / 11111111 / 11111111 / 11111111
블록의 사용 여부를 저장 (1 = 사용되고 있음)
block 1~47: 사용됨
block 48~1440: 사용 안됨

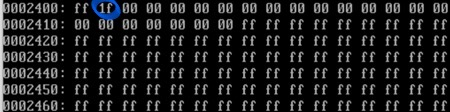

IBM - 2400 시작

0f ff
= 00001111 / 11111111
block 1~12: 사용됨
block 13~184: 사용 안됨

Inode Table - 2800 시작

i_atime - access time
- 34 62 55 63
i_ctime - creation time
- 34 62 55 63
i_dtime - modification time
- 34 62 55 63

🍁 f2 생성 후 myfd의 변화

DBM

7f > ff
f2가 48번 block에 할당됨

IBM

f2를 위한 inode number가 블록 13번에 할당됨

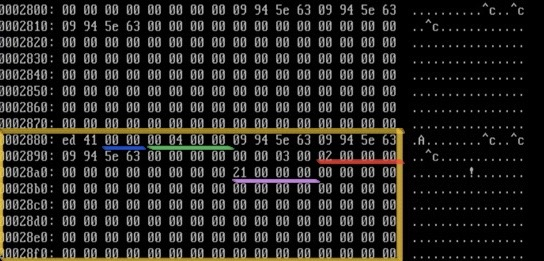

🍁 inode table 분석 - 2800 시작

10번째 block에서 시작
root directory file: 2880 ~ 28ff
- block location - 00 00 00 21
byte size - 00 00 04 00 = 1024
block size - 00 00 00 02
- 512 * 2 = 1024
owner - 00 00 (= root 사용자)

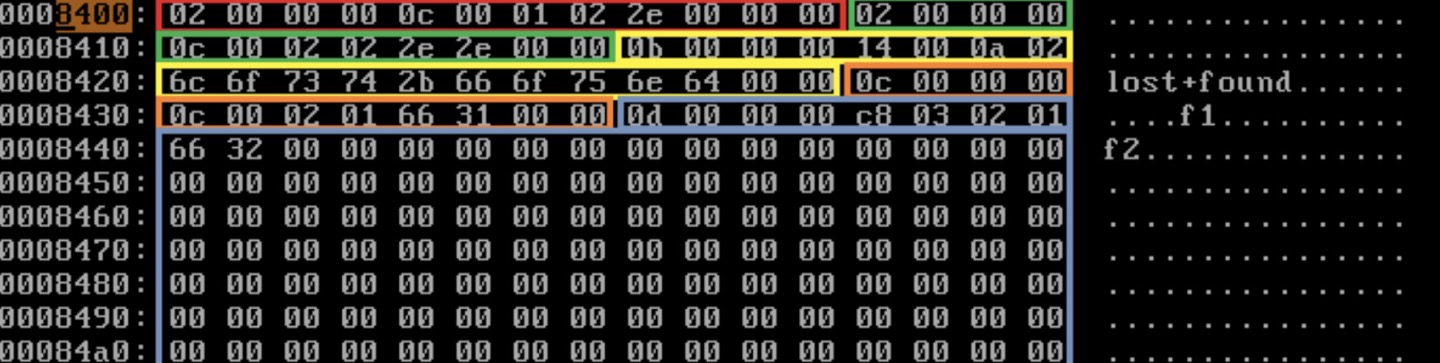

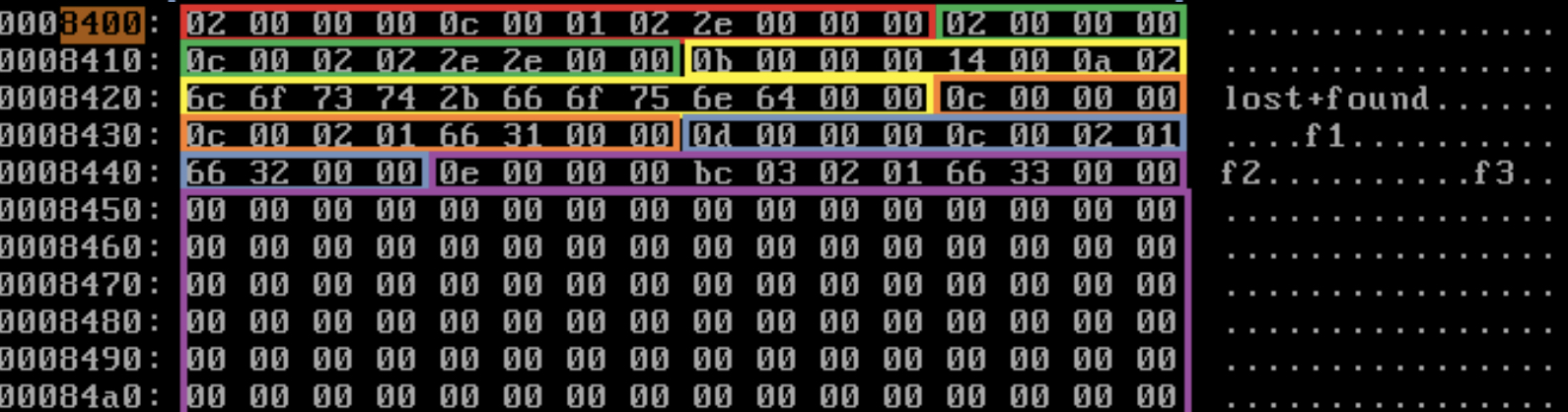

🍁 Root directory file 분석 - 8400 시작

4byte - inode number / 2byte - record length / 1byte - name length / 1byte - file type / 나머지 - file name
여기서도 리틀 인디언으로 읽기 !!
block location 구하는 방법: 0x2800 + 0x80 * (c-1)
- c는 inode 번호
- c-1을 16진수로 변환한 뒤 16진수 곱셈을 해주어야 함
- .와 ..dms inode가 2인 root directory file로 위에서 한 것과 동일
. - 02 00 00 00 / 0c 00 / 01 / 02 / 2e 00 00 00
- inode number = 2
- record length = 12
- name length = 1
- file type = 2
- file name = .
.. - 02 00 00 00 / 0c 00 / 02 / 02 / 2e 2e 00 00
- inode number = 2
- record length = 12
- name length = 2
- file type = 2
- file name = ..
lost+found - 0b 00 00 00 / 14 00 / 0a / 02 / 6c 6f 73 74 2b 66 6f 75 6e 64 00 00
- inode number = 11
- record length = 20
- name length = 10
- file type = 2
- file name = lost+found
- 0x2800 + 0x80 * a = 0x2d00
f1 - 0c 00 00 00 00 / 0c 00 / 02 / 01 / 66 31 00 00
- inode number = 12
- record length = 12
- name length = 2
- file type = 1
- file name = f1
- block location = 0x2800 + 0x80 * b = 0x2d80
f2 - 0d 00 00 00 / c8 03 / 02 / 01 / 66 32 00 00
- inode number = 13
- record length = 968(=0x3c8)
- name length = 2
- file type = 1
- file name = f2
- block location = 0x2800 + 0x80 * c = 0x2e00

🍁 f3 생성 후 myfd의 변화

기존에는 f1, f2만 있던 상황

DBM

49번째 block이 추가됨

IBM

14번째 inode가 추가로 사용됨

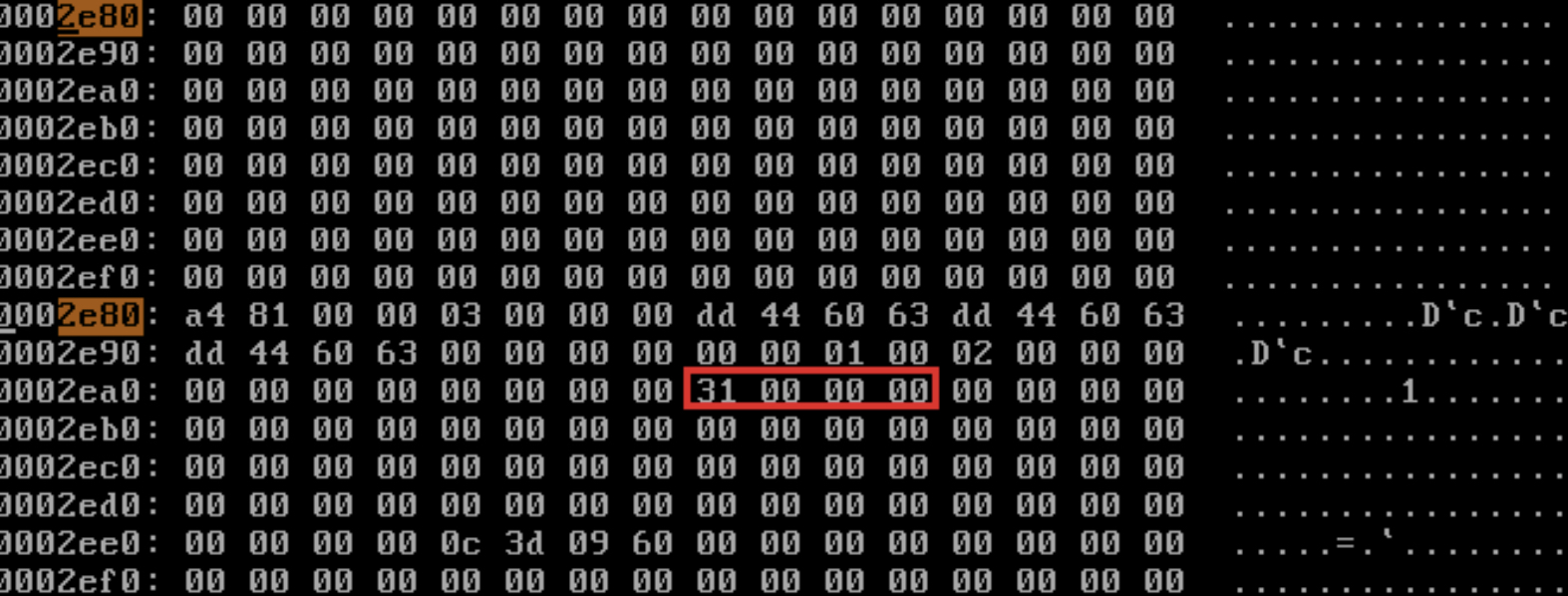

block location

0x2800 + 13 * 0x80 = 0x2e80

inode table

0x00000031 * 0x400 = 0xc400
0xc400으로 가면 f3 파일의 내용은 'hello'가 기록된 것을 확인할 수 있음

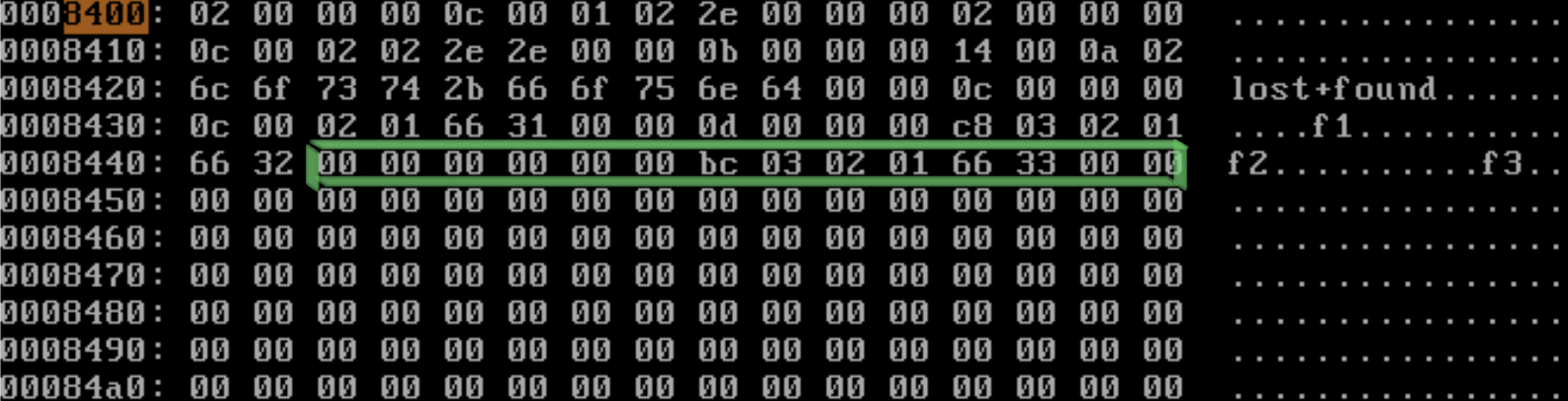

root directory file

0x8440 줄의 0e ~~~ 부분이 추가된 것을 알 수 있음

🍁 f3 삭제 후 myfd의 변화

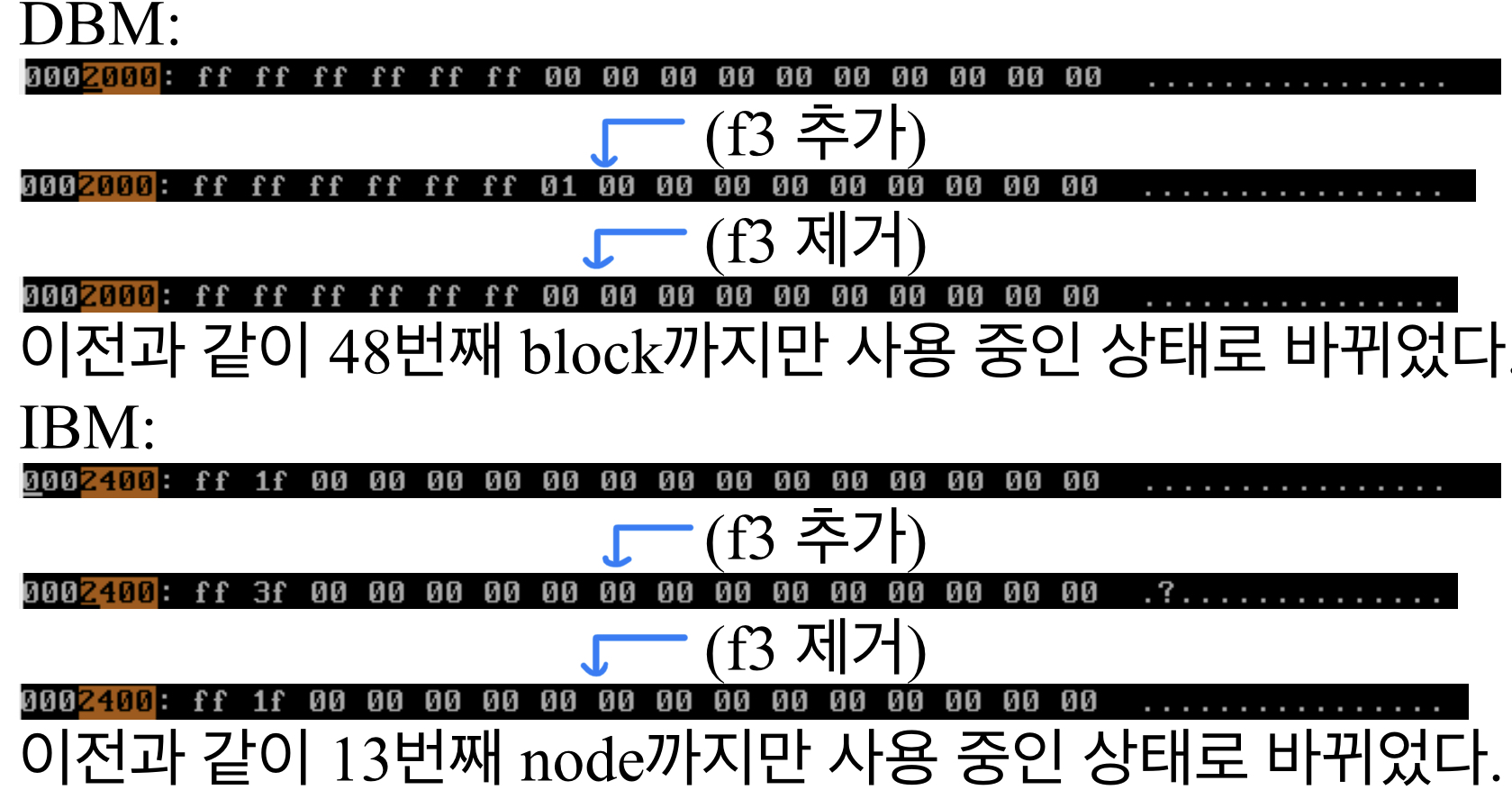

DBM & IBM

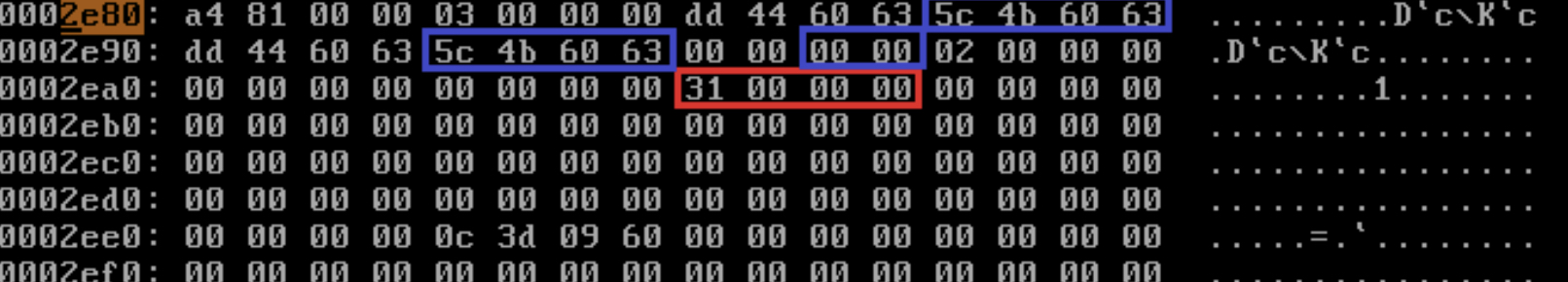

inode table

m_ctime이 5c 4b 60 63으로 변경됨 (최종 변경 시간)
m_dtime이 5c 4b 60 63으로 변경됨 (삭제한 시간)
m_links_count - 00으로 변경됨 (해당 inode를 참조하는 링크 수)
block location - 31 00 00 00을 그대로 유지

root directory file

inode number - 14에서 0으로 바뀜
모든 것이 이전으로 돌아가지 않고, 몇몇은 데이터를 그대로 남겨둠

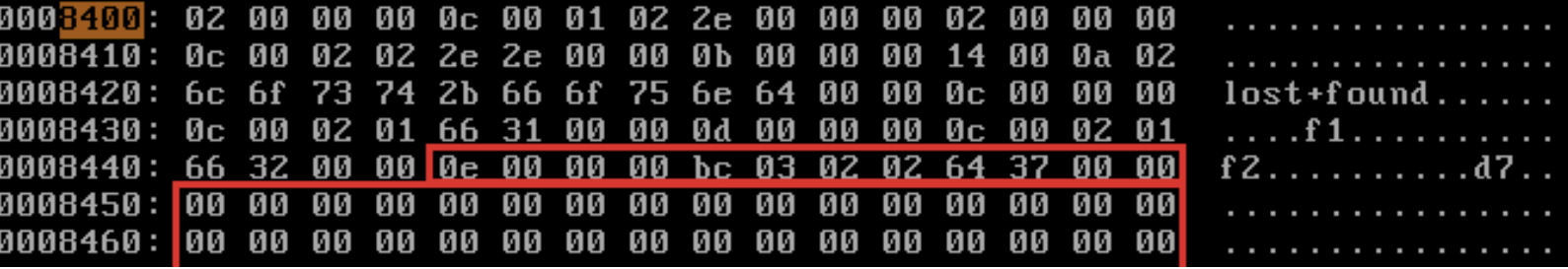

🍁 d7(디렉토리) 생성 후 myfd의 변화

root directory file

inode number - 14

inode content

0x2800 + 13 * 0x80 = 0x2e80
0x00000031 * 0x400 = 0xc400로 가면 내용을 볼 수 있음

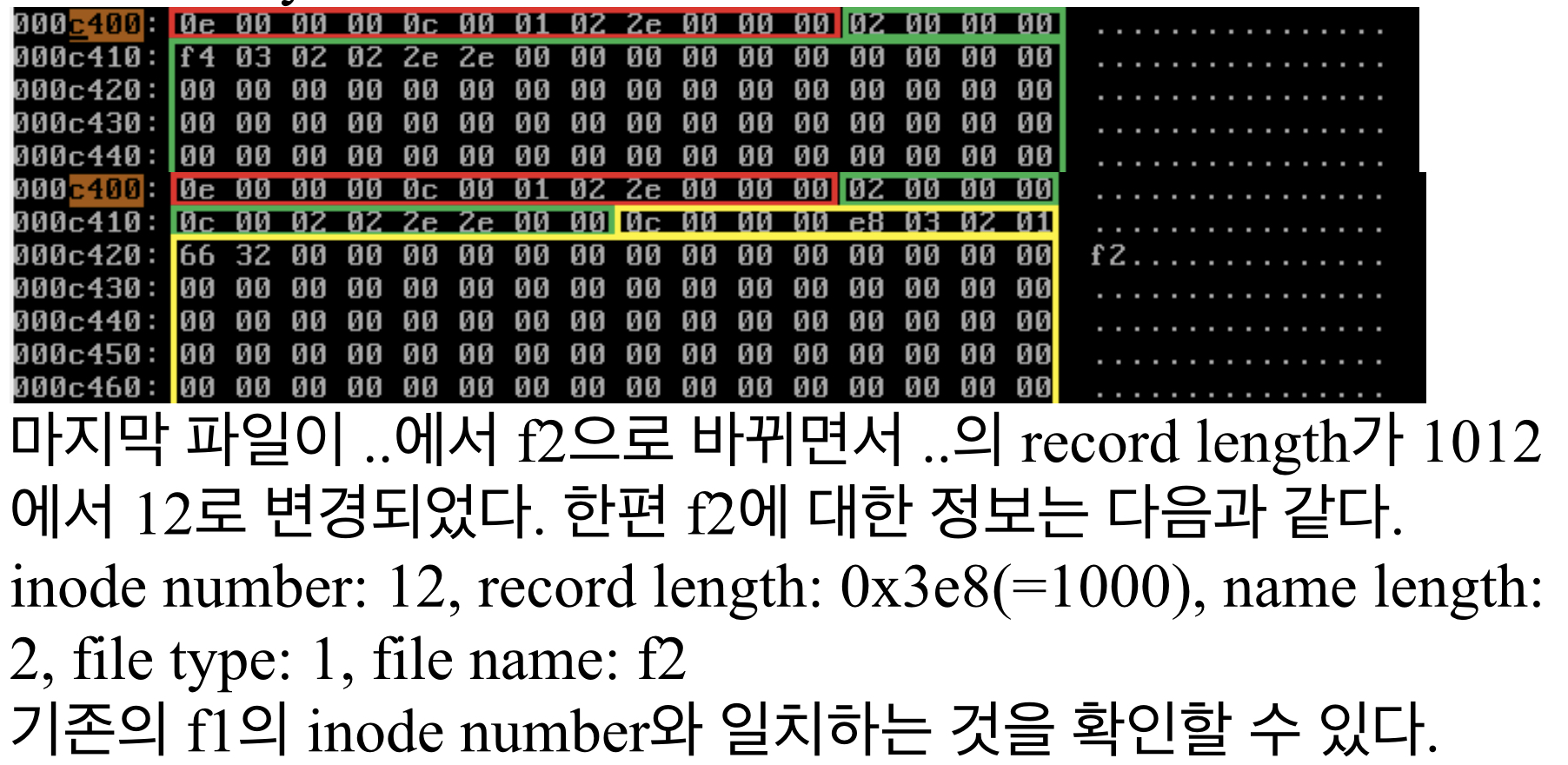

🍁 d7 안에 파일이 생성됐을 때 myfd의 변화

root directory file

위와 동일

inode table

m_ctime(변경 시간)과 m_mtime(수정 시간) 변경됨
block location은 그대로

🍁 myhd 분석

week10 15번 참고

🍁 myfd의 정보를 출력하는 함수

super block, group descriptor, IBM, DBM, inode table, file names in the root directory, inode numbers, block locations 다 출력
코드가 너무 길어서 블로그에 못 적음
시험 나오면 week10 16번 보기

🍀 Week 11, 12 - onmem

🍁 mount_root()

: super block과 root inode 등의 파일 시스템을 캐싱

start_kernel > rest_init > kernel_init > prepare_namespace > mount_root 순으로 호출

start_kernel, rest_init, kernel_init - init/main.c
prepare_namespace, mount_root - init/do_mounts.c

🍁 super_block, inode, buffer_head, dentry의 data type 확인

super_block, inode - include/linux/fs.h
buffer_head - include/linux/buffer_head.h
dentry - include/linux/dcache.h

🍁 display_super_blocks() - 모든 superblock 출력

init/do_mounts.c에 함수 만들기

void display_superblocks() {
	struct super_block *sb;
    list_for_each_entry(sb, &super_blocks, s_list) {
    	printk("dev name: %s, dev maj num: %d, dev minor num: %d, root ino: %d\n",
        sb->s_id, MAJOR(sb->s_dev), MINOR(sb->s_dev), sb->s_root->d_inode->i_ino);
    }
}

// mount_root() 전 후에 함수 호출
void __init prepare_namespace() {
	...

    printk("before mount_root():\n");
    display_superblocks();
    mount_root();
    printk("after mount_root():\n");
    display_superblocks();
	...
}

device number - 각 디바이스의 고유한 넘보
- major - device 번호
- minor - device의 종류 안에서 구별 번호

🍁 display_all_inodes() - 캐시된 모든 inode 출력

init/do_mounts.c에 함수 만들기

void display_all_inodes() {
	struct inode *in;
    list_for_each_entry(in, &inode_in_use, i_list) {
    	printk("dev maj num: %d, dev minor num: %d, inode num: %d, sb dev: %s\n",
        MAJOR(in->i_rdev), MINOR(in->i_rdev), in->i_ino, in->i_sb->s_id);
    }
}

// mount_root() 전 후에 함수 호출
void __init prepare_namespace() {
	...

    printk("before mount_root():\n");
    display_all_inodes();
    mount_root();
    printk("after mount_root():\n");
    display_all_inodes();
	...
}

🍁 display_all_inodes() - file name & byte size 출력하도록

void display_all_inodes() {
	struct inode *in;
    list_for_each_entry(in, &inode_in_use, i_list) {
    	printk("dev maj num: %d, dev minor num: %d, inode num: %d, sb dev: %s\n",
        MAJOR(in->i_rdev), MINOR(in->i_rdev), in->i_ino, in->i_sb->s_id);

     // 코드 추가한 부분 !!!
     struct dentry *den;
     list_for_each_entry(den, &in->i_dentry, d_alias) {
     	printk("file name: %s, ", den->d_name.name);
     }
     printk("file byte size: %x\n", in->i_size);
    }
}

🍁 my_sys_display_inodes() - 사용중인 모든 inode의 file name & byte size, mounting point 출력

시스템 콜 번호 44번 할당
나는 fs/read_write.c에 구현했는데 모범 답안은 init/do_mounts.c에 구현함

예제 파일

#include <stdio.h>

int main() {
	syscall(44);

    return 0;
}

함수 구현

extern struct list_head inode_in_use;
asmlinakge void my_sys_display_inodes() {
	struct inode *in;
    int count = 0;
    list_for_each_entry(in, &inode_in_use, i_list) {
    	if(count==100) break;
        struct dentry *den;

        list_for_each_entry(den, &in->i_dentry, d_alias) {
        	printk("file name: %s, ", den->d_name.name);
            printk("mounting point: %d, ", den->d_mounted);
            count++;
        }
        printk("file byte size: %x\n", in->i_size);
    }
}

대부분의 파일의 mounting point가 0이지만 temp에는 myfd를 mount했기 때문에 mounting point가 1로 증가

🍁 /sbin/init

11주차 7번 참고

🍁 f_pos가 변경되면서 10byte씩 읽는 문제

🍁 fork() → f_pos를 공유해서 자식이 먼저 10 바이트 읽고 부모가 그 다음 10 바이트 읽음

🍁 chroot()랑 chdir()로 다양한 경로의 f1 읽기

🍁 my_sys_show_fpos() → fd = 3 또는 4일 때 f_post 출력

🍁 my_sys_show_fpos()가 f_op->read, f_op->write도 출력하도록

🍁 f2가 f1 뒤집은 data로 덮어쓰기됨

🍀 Week 13, 14 - mem

🍁 process image 확인

g++ -o ex1 ex1.cpp
./ex1 & # ex1의 pid가 나옴
cat /proc/(ex1의 pid)/maps > x1
vi x1

메모리 맵 그리기

#include <stdio.h>
int x; // 전역 변수 - Data 영역
int y[100000]; // 전역변수지만 커서 Heap 영역

int main() { // Code 영역
	int k; // 지역 변수 - Stack 영역
    int *pk; // 동적할당 메모리 - Heap 영역
    pk = new int;
    printf("ex1. &main: %p, &x: %p, &y: %p, &y[9999]: %p,
    &k: %p, &pk: %p, pk: %p\n", main, &x, &y, &y[9999], &pk, pk);

    for(;;); // memory map을 보기 위해

    return 0;
}

Segment	Address	Identifier
Code	08048000 - 08049000	&main
Read-only Data	08049000 - 0804a000	-
Data	0804a000 - 0804b000	&x, &y
Heap	0804b000 - 08075000	&y[9999], pk
Stack	bfa77000 - bfa8c000	&k, &pk

pk는 Heap 영역
&pk는 Stack 영역

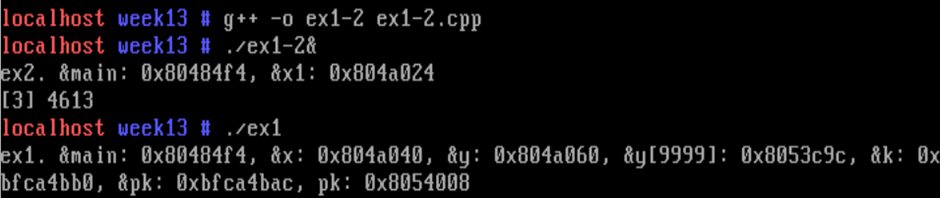

ex1과 ex2의 메모리 주소가 같은 이유

프로세스 상의 주소는 logical 주소이기 때문
각 프로세스 구조의 같은 부분에 메모리를 할당
physical 메모리 주소는 서로 다를 것

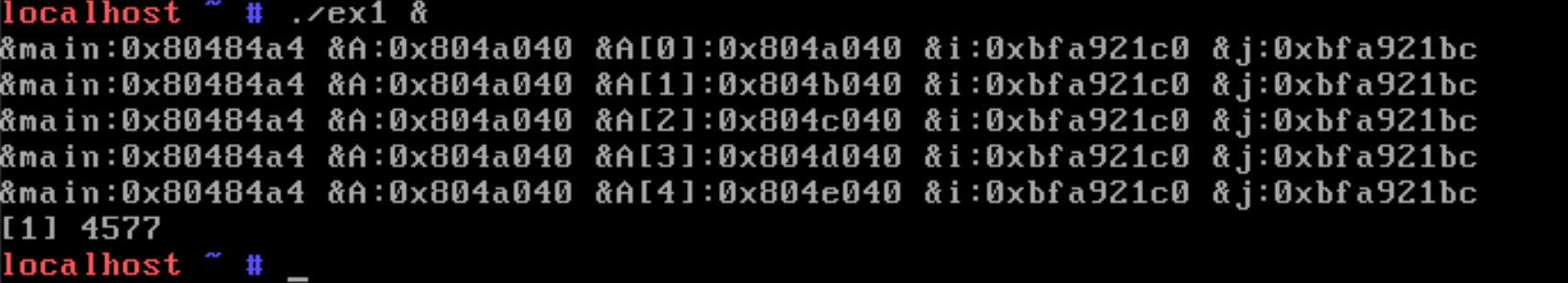

🍁 메모리 맵 그리기 - 이차원 배열

#include <stdio.h>

int A[5][1024];

int main() { // Code 영역
	int i, j; // 지역 변수 - Stack 영역
    for(i=0; i<5; i++) {
    	for(j=0; j<5; j++) {
        	A[i][j] = 3;
        }
        printf("&main: %p, &A: %p, &A[%d]: %p, &i: %p, &j: %p"
        , main, &A, i, &A[i], &i, &j);
    }

    for(;;);

    return 0;
}

Segment	Page	Identifier
Code	8048 - 8049	&main
Data	804a - 804b	&A[0]
Heap	804b - 8050	&A[1], &A[2], &A[3], &A[4]
Stack	bfa7f - bfa94	&i, &j

Address에서 앞에 0 지우고, 뒤에 000 지우면 Page 번호
프로그램 접근 순서: Code > Data > Heap > Stack

1) Code 영역에서 페이지를 불러옴 - 1 page
2) Data, Heap 영역에서 804a ~ 8050 불러옴 - 6 page
3) Stack 영역에서 bfa92 불러옴 - 1 page

총 8번의 Page Fault가 발생
C library Code, C Library Data, Library Loader도 고려하면 더 많은 page fault가 발생할 것

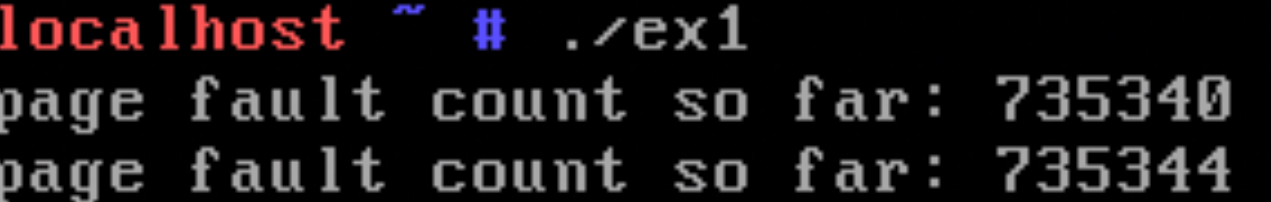

🍁 my_sys_show_pfcnt - page fault가 몇 번 일어나는지 count

시스템콜 56번 할당 - my_sys_show_pfcnt
mm/mmap.c에 함수 구현

extern int pfcnt;
asmlinkage void my_sys_show_pfcnt() {
	printk("page fault count so far: %d\n", pfcnt);
}

arch/x85/mm/fault.c의 do_page_fault() - page fault가 발생하면 pfcnt가 1 증가하도록 코드 추가

void __kprobes do_page_faults(struct pt_regs *regs, unsinged long error_code) {
	pfcnt += 1; // 맨 위에 코드 한 줄 추가

    ...
}

예제 파일

#include <stdio.h>
#include <unistd.h>

int A[5][1024];

int main() { // Code 영역
	int i, j; // 지역 변수 - Stack 영역
    syscall(56);
    for(i=0; i<5; i++) {
    	for(j=0; j<5; j++) {
        	A[i][j] = 3;
        }
        // printf("&main: %p, &A: %p, &A[%d]: %p, &i: %p, &j: %p"
        // , main, &A, i, &A[i], &i, &j);
        // printf문이 page fault에 영향을 주는 것 같아 주석 처리 후 실행
    }
    syscall(56);
    for(;;);

    return 0;
}

4번의 page fault 발생
A[0]인 804a - 이미 paging 됨
A[1], A[2], A[3], A[4]를 page하기 위해 804b, 804c, 804d, 804e 총 4번의 page fault가 발생

🍁 page fault 주소 출력

arch/x85/mm/fault.c의 do_page_fault() - 프로그램 이름이 ex3면 page fault 주소를 출력하도록 커널 코드를 변경

void __kprobes do_page_faults(struct pt_regs *regs, unsinged long error_code) {
    ...
    address = read_cr2();
    if(strcmp(tsk->comm, "ex3")==0) {
    	printk("pg fault for ex3 at: %p\n", address);
    }
    ...
}

예제 파일 1

#include <stdio.h>
int x;

 int main() {
 	x = 3;
    return 0;
}

Data Page(804a)를 먼저 읽고
라이브러리가 저장된 페이지를 읽고
Code 영역(8048)을 메모리에 올린다.
main 함수가 초기화되어 호출되기까지의 메모리 접근이 포함되어 page fault가 많이 생성되었다.
x - 804a014
main - 8048034
read only data - 8049f20, 8049f6c
library code, data - b7~~

예제 파일 2

#include <stdio.h>
#include <unistd.h>

int A[5][1024];

int main() { // Code 영역
	int i, j; // 지역 변수 - Stack 영역
    syscall(56);
    for(i=0; i<5; i++) {
    	for(j=0; j<5; j++) {
        	A[i][j] = 3;
        }
        printf("&main: %p, &A: %p, &A[%d]: %p, &i: %p, &j: %p"
        , main, &A, i, &A[i], &i, &j);
    }
    syscall(56);
    for(;;);

    return 0;
}

page fault가 22로 증가
- printf로 추가적인 page fault가 일어났기 때문

🍁 my_sys_get_vma_list()

13주차 5번 참고

🍁 Running time 비교

13주차 6번 참고

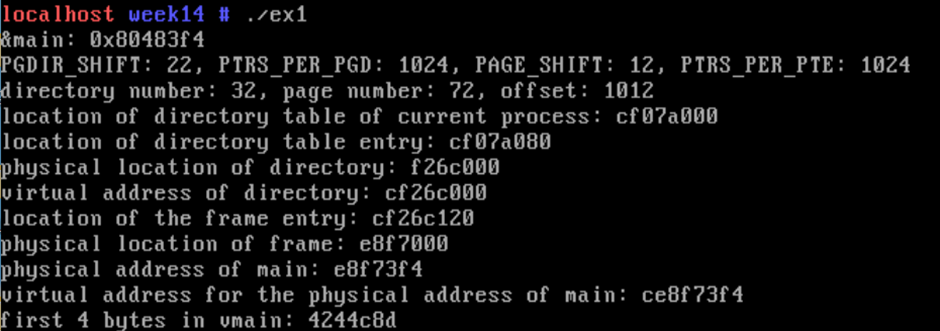

🍁 my_sys_get_phyloc() - main()의 물리 주소 출력

시스템 콜 98번 할당 - my_sys_get_phyloc
mm/mmap.c에 시스템 콜 함수 구현
예제 파일 ex1.c

#include <stdio.h>
#include <unistd.h>

int main() {
	printf(&main: %p\n", main);
    syscall(98);

    return 0;
}

mm/mmap.c

asmlinkage void sys_get_phyloc(unsigned int addr) {

	// step 0. PGDIR_SHIFT, PTRS_PER_PGD, PAGE_SHIFT, PTRS_PER_PTE 확인
	printk("PGDIR_SHIFT: %d, PTRS_PER_PGD: %d, PAGE_SHIFT: %d, PTRS_PER_PTE: %d\n",
    PGDIR_SHIFT, PTRS_PER_PGD, PAGE_SHIFT, PTRS_PER_PTE);

    // step 1. directory number, page number, offset 추출
    unsigned int dir = addr >> PGDIR_SHIFT;
    unsigned int pg = (addr >> PAGE_SHIFT) & 0x3ff;
    unsigned int off = addr & 0xfff;
    printk("directory number: %d, page number: %d, offset from address: %d\n",
    dir, pg, off);

    // step 2. 현재 프로세스의 디렉토리 테이블
    unsigned int *x = current->mm->pgd;
    printk("location of directory table of the current process: %p\n", x);

    // step 3. 디렉토리 테이블의 위치
    unsigned int *y = &x[dir];
    printk("location of directory table entry: %p\n", y);

    // step 4. 디렉토리의 물리적 주소
    unsigned int pdir = *y & 0xfffff000;
    printk("physical location of the directory: %x\n", pdir);

    // step 5. 가상 주소에 접근 (앞에 c 붙이기)
    unsigned int *vdir = pdir + 0xc0000000;
    printk("virtual location of the directory: %p\n", vdir);

    // step 6. k를 이용하여 물리 주소에 접근하자
    // 물리 주소에 직접 접근 불가 > 가상 주소를 이용해야 함
    unsigned int *k = &vdir[pg];
    printk("location of the frame entry: %p\n", k);

    // step 7. frame의 물리 주소
    unsigned int pfr = *k & 0xfffff000;
    printk("physical location of frame: %x\n", pfr);

    // step 8. main 함수의 물리 주소
    unsigned int pmain = pfr + off;
    printk("physical address of main: %x\n", pmain);

    // step 9. 가상 주소에 접근 (앞에 c 붙이기)
    unsigned int *vmain = pmain + 0xc0000000
    printk("virtual address of main: %x\n", vmain);

    printk("first 4 bytes: %x\n", vmain[0]);
}

첫 4바이트를 리틀 인디언으로 읽으면 8d 4c 24 04

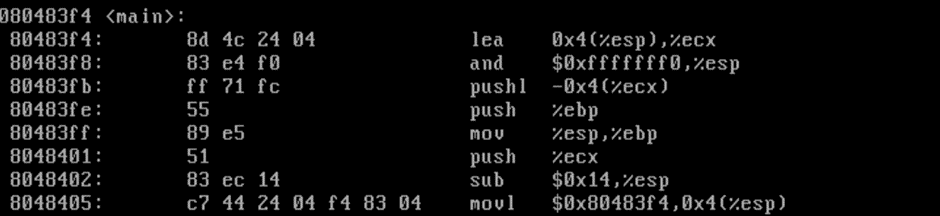

objdump -d ./ex~~의 결과
첫 4바이트가 8d 4c 24 04

올바르게 main 함수의 물리 주소를 찾았다 !!!

짱J

[~2023.04] 블로그 이전했습니다 ㅎㅎ https://leeeeeyeon-dev.tistory.com/

이전 포스트

Operating System note 2

오퍼레이팅시스템

♻️ 코드 변경사항 반영 및 재부팅

💊 출력 로그 레벨 변경

🐰 시스템 콜 번호 할당

🧸 여러가지 옵션

🔢 16진수 관련 사이트

🍀 Week 9, 10 - fs

🍁 디스크 만들기

🍁 디스크 포맷 변경

🍁 mount & unmount

🍁 file system 구성

리틀 인디언 - 뒤에서부터 읽어야 함 !!!!!

block location = 0x2800 + 0x80 * (c-1)

inode content = (inode table 3번째 줄) * 0x400

super block - 400 시작

group descriptor - 800 시작

DBM - 2000 시작

IBM - 2400 시작

Inode Table - 2800 시작

🍁 f2 생성 후 myfd의 변화

DBM

IBM

🍁 inode table 분석 - 2800 시작

🍁 Root directory file 분석 - 8400 시작

🍁 f3 생성 후 myfd의 변화

DBM

IBM

block location

inode table

root directory file

🍁 f3 삭제 후 myfd의 변화

DBM & IBM

inode table

root directory file

🍁 d7(디렉토리) 생성 후 myfd의 변화

root directory file

inode content

🍁 d7 안에 파일이 생성됐을 때 myfd의 변화

root directory file

inode table

🍁 myhd 분석

🍁 myfd의 정보를 출력하는 함수

🍀 Week 11, 12 - onmem

🍁 mount_root()

🍁 super_block, inode, buffer_head, dentry의 data type 확인

🍁 display_super_blocks() - 모든 superblock 출력

🍁 display_all_inodes() - 캐시된 모든 inode 출력

🍁 display_all_inodes() - file name & byte size 출력하도록

🍁 my_sys_display_inodes() - 사용중인 모든 inode의 file name & byte size, mounting point 출력

🍁 /sbin/init

🍁 f_pos가 변경되면서 10byte씩 읽는 문제

🍁 fork() → f_pos를 공유해서 자식이 먼저 10 바이트 읽고 부모가 그 다음 10 바이트 읽음

🍁 chroot()랑 chdir()로 다양한 경로의 f1 읽기

🍁 my_sys_show_fpos() → fd = 3 또는 4일 때 f_post 출력

🍁 my_sys_show_fpos()가 f_op->read, f_op->write도 출력하도록

🍁 f2가 f1 뒤집은 data로 덮어쓰기됨

🍀 Week 13, 14 - mem

🍁 process image 확인

메모리 맵 그리기

ex1과 ex2의 메모리 주소가 같은 이유

🍁 메모리 맵 그리기 - 이차원 배열

🍁 my_sys_show_pfcnt - page fault가 몇 번 일어나는지 count

🍁 page fault 주소 출력

예제 파일 1

예제 파일 2

🍁 my_sys_get_vma_list()

🍁 Running time 비교

🍁 my_sys_get_phyloc() - main()의 물리 주소 출력

Operating System note

0개의 댓글
