우리는 이번 섹션에서 다음과 같은 기능을 가진 URL 단축기를 설계할 것이다.
- URL 단축 : 주어진 긴 URL을 훨씬 짧게 줄인다.
- URL 리디렉션 : 축약된 URL로 HTTP 요청이 오면 원래 URL로 안내한다.
- 높은 가용성과 규모 확장성, 장애 감내가 요구된다.
개략적 추정
- 쓰기 연산 : 매일 1억개의 단축 URL을 생성
- 초당 쓰기 연산 : 1억 / 24 / 3600 = 1,160개
- 읽기 연산 : 읽기와 쓰기의 비율은 10 : 1 이라고 대략 가정하자. 그럼 대략 11,160 개.
- URL 단축 서비스를 10년간 운영해야한다면, 1억 x 365 x 10 = 3,650억개의 레코드를 보관
- 축약 전 URL의 평균 길이를 100이라 가정
- 10년 동안 필요한 용량은 365,000 억바이트 = 36.5TB 이다.
개략적 설계안 제시 및 동의 구하기
API 엔드 포인트
- 단축용 엔드포인트
- 새 단축 URL을 생성하고자하는 클라이언트는 POST 요청을 통해 단축할 URL을 인자로 실어서 보내야 함.
- POST
/api/v1/data/shorten - 인자 : { longUrl : longUrlString }
- 반환 : 단축된 URL
- 리디렉션용 엔드포인트
- 단축 URL에 대해서 HTTP 요청이 오면, 원래 URL로 보내주기 위한 용도의 엔드포인트.
- GET
/api/v1/shortUrl - 반환 : HTTP 리디렉션 목적지가 될 원래 URL
URL 리디렉션

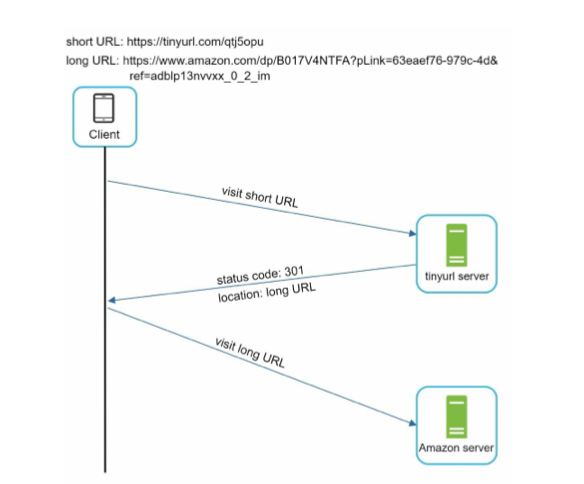

브라우저에 단축 URL을 입력하면 발생하는 일을 아래에서 살펴보자.
- 301 Permanently Moved :
- 이 응답은 해당 URL에 대한 요청 처리 책임이 영구적으로 Location 헤더에 반환된 URL로 이전되었다는 응답이다.
- 영구적으로 이전되었기 때문에, 브라우저에서 캐시한다.
- 302 Found
- 이 응답은 일시적으로 Location 헤더에 반환된 URL로 이전되었다는 응답이다.
- 클라이언트는 언제나 단축 URL 서버에 요청을 먼저 보내고, 리디렉션된다.
서버 부하를 줄이는 것이 중요하다면 301 Permanently moved를 사용하는 것이 좋다. 하지만 트래픽 분석이 필요할 때는, 302 Found를 쓰는게 유리하다.
- URL 리디렉션을 구현하는 가장 직관적인 방법은 해시테이블을 이용해, < 단축 URL, 원래 URL > 의 쌍을 저장하는 방법이다.
- 원래 URL : hashTable.get(단축 URL)
- 301 또는 302 응답 Location 헤더에 원래 URL을 넣어 전송
URL 단축

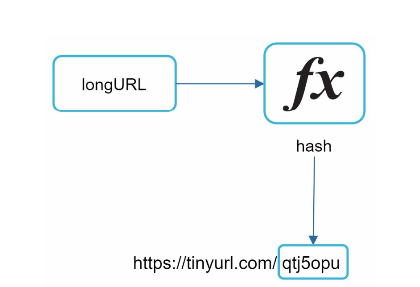

단축 URL을 [https://tinyurl.com/{hashValue}](https://tinyurl.com/{hashValue}) 라고 한다면, 중요한 것은 긴 URL을 hashValue에 대응시키는 hash function을 찾는 것이다.
- 해시함수는 다음 요구 사항을 만족해야한다.
- 긴 URL이 다른 값이면, 해시값도 달라야한다.
- 계산된 해시값은 원래 값으로 원복될 수 있어야한다.
상세 설계
데이터 모델
해시테이블에 저장하기에는 문제가 있다. 그렇기에 < 단축 URL, 원래 URL > 을 관계형 데이터베이스에 저장하는 것이 나을 것이다.
- 간단하게 id, shortURL, longURL 을 저장하는 url table을 설계했다.
해시 함수
해시 함수는 원래 URL을 단축 URL로 변환하는데 사용될 것이다.
해시 값 길이
- hashValue는 [0-9, a-z, A-Z]의 문자들로 구성되며, 사용할 수 있는 문자의 개수는 62개이다.
- hashValue를 정하기 위해, 62^n ≥ 3650억인 n의 최소값을 정해야한다.
- n = 7 이면, 3.5조개의 URL을 만들 수 있기 때문에 hashValue를 7로 두자.
해시 후 충돌 해소
긴 URL을 줄이려면, 원래 URL을 7글자로 줄이는 해시함수가 필요하다.
- 자주 사용되는 해시함수는 보통 아래와 같다.
하지만, 위의 해시함수들은 가장 짧은 해시값조차도 7보다 길이가 길다.
- 이 문제를 해결하는 방법은 계산된 해시 값에서 처음 7개 값만 사용하는 것이다.

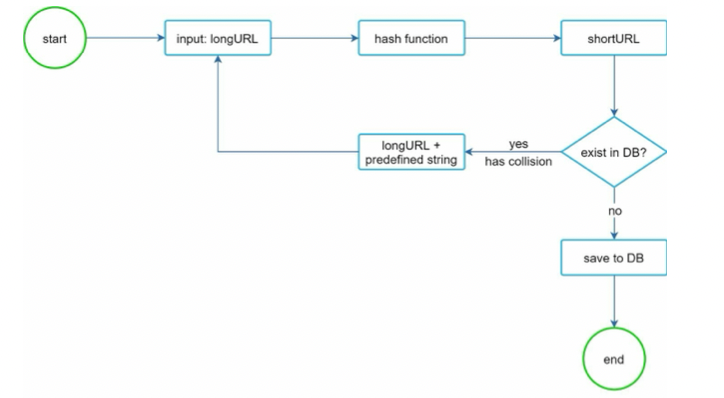

- 하지만 충돌 확률 이 높아지기 때문에, 충돌이 발생했을 때 사전에 정한 문자열을 해시값에 덧붙이는 방식을 사용한다.
위 방법을 통해 충돌 해소는 할 수 있지만, 단축 URL을 생성할 때마다 데이터베이스 질의가 필요하므로 성능을 높일 수 있다. 데이터베이스 대신 블룸필터를 사용하면 성능을 높일 수 있다.
base-62 변환
-
62진법은 수를 표현하기 위해 총 62개의 문자를 사용하는 진법이다. 따라서 0은 0으로, 9는 9로, 10은 a로 … 61은 Z로 표현하도록 할 것임.
- ‘a’ = 1010, ‘Z’ = 6110
-

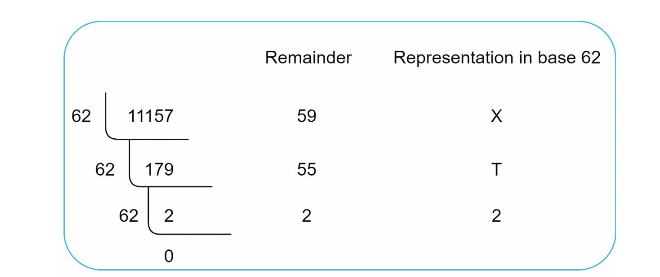

11157 =2x62^2 + 55x62^1 + 59x62^0 =[2,55,59]->[2,T,X] 이다.
-
위 방식에 따라, 단축 URL은
[https://tinyurl.com/2TX](https://tinyurl.com/2TX)와이고 같음.
두 접근법 비교
| 해시 후 충돌 해소 전략 | base-62 변환 |
|---|---|
| 단축 URL의 길이가 고정됨. | 단축 URL의 길이가 가변적. ID 값이 커지면 같이 길어진다. |
| 유일성이 보장되는 ID 생성기가 필요치 않음. | 유일성 보장 ID 생성기가 필요 |
| 충돌이 가능해서 해소 전략이 필요. | ID의 유일성이 보장된 후에야 적용 가능한 전략이라 충돌은 아예 불가능. |
| ID로부터 단축 URL을 계산하는 방식이 아니라서 다음에 쓸 수 있는 URL을 알아내는 것이 불가능. | ID가 1씩 증가하는 값이라고 가정한다면 다음에 쓸 수 있는 URL이 무엇인지 쉽게 알아낼 수 있어서 보안상 문제가 될 소지가 있음. |
단축기 상세 설계
62 진법을 통해 단축기 상세 설계를 진행해보면, 아래와 같다.
- 입력으로 긴 URL을 받는다.
- 데이터베이스에 URL이 있는지 검사.
- 있다면, URL을 데이터베이스에서 가져와 클라이언트에 반환한다.
- 데이터베이스에 없는 경우, 유일한 ID를 생성한다. 이 ID를 데이터베이스의 기본 키로 사용된다.
- 62진법 변환을 적용, ID를 단축 URL로 만든다.
- ID, 단축 URL, 원래 URL을 데이터베이스의 새 레코드로 만든 후 단축 URL을 클라이언트에 전달한다.
아래의 예시가 생성되는 데이터베이스의 새 레코드이다.
리디렉션 상세 설계
- 쓰기보다 읽기를 더 자주하는 시스템이기 때문에, < 단축 URL, 원래 URL > 을 쌍으로 캐시에 저장하여 성능을 높였다.

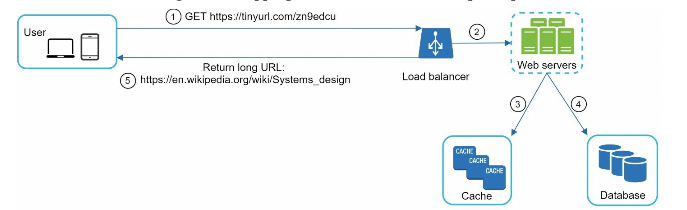

- 로드 밸런스의 동작은 아래와 같이 요약가능하다.
- 사용자가 단축 URL을 클릭한다.
- 로드밸런서가 해당 클릭으로 발생한 요청을 웹 서버에 전달한다.
- 캐시에 있는 경우, 캐시에 바로 꺼내서 클라이언트에 전달한다.
- 없는 경우 데이터베이스에서 꺼낸다. 만약에 데이터베이스에 전달하지 않는다면, 사용자가 잘못된 URL을 입력한 경우일 것이다.
- 데이터베이스에서 꺼낸 URL을 캐시에 저장하고, 사용자에게 전달한다.
마무리
- 처리율 제한 장치
- 엄청난 URL 단축 요청이 올 경우 서버가 무력화될 수 있다. IP 주소 등의 필터링 규칙을 통해 처리율 제한 장치를 두도록 하자.
- 웹 서버의 규모 확장
- 웹 계층은 무상태 계층이기 때문에, 자유롭게 증설 및 확장할 수 있다.
- 데이터베이스의 규모 확장
- 데이터베이스를 다중화하거나 샤딩하여 규모 확장성을 달성할 수 있다.
- 데이터 분석 솔루션
- 성공적인 비지니스를 위해, 어떤 링크를 얼마나 많은 사용자가 클릭했는지 언제 클릭했는지 중요한 정보를 알아낼 수 있다.
- 가용성, 데이터 일관성, 안정성
- 대규모 시스템이 성공적으로 운영되려면, 위 속성들을 갖추어야한다.
