연결지향형 TCP 프로토콜

이정훈·2023년 1월 30일

네트워크

목록 보기

10/15

TCP 프로토콜

TCP가 하는 일

안전한 연결을 지향하는 TCP 프로토콜

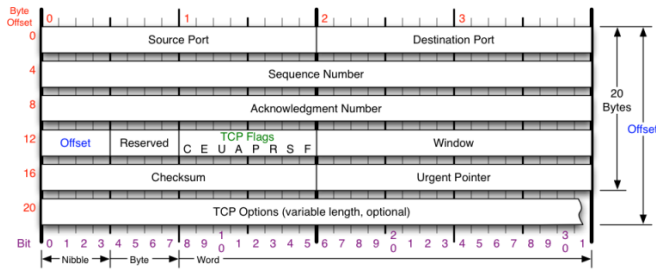

TCP 프로토콜의 구조

출발지 포트
목적지 포트
Seq번호 : TCP 패킷의 순서 번호
Ack번호 : Seq 번호에 대한 응답번호
오프셋 : 헤더의 길이, IP 헤더의 길이와 성격이 비슷, 최대 15, Offset * 4 = 실제 헤더의 크기
Reserved : 예약된 필드로써 사용하지 않는 곳
TCP Flags : 현재 패킷의 종류를 표시
URG : 긴급 bit, 우선순위가 높은 데이터를 포함한 패킷
ACK : 승인 bit, 승인의 뜻을 포함한 패킷
PSH : 밀어넣기 bit, TCP Buffer가 일정한 크기만큼 쌓여야 패킷을 추가 전송하는데 이를 생략하고 계속 데이터를 전송하게 함
RST : 초기화 bit, 데이터를 주고받는 거에 문제가 발생했으니 서로의 연결을 초기화하겠다는 패킷
SYN : 동기화 bit, Seq 번호를 동기화하고 연결 수립을 요청한다는 패킷
FIN : 종료 bit, 서버와 클라이언트가 연결을 종료하겠다는 패킷
체크썸: 헤더의 오류를 확인하기 위한 값
Urgent Pointer: 어디가 긴급 데이터인지를 가리키는 곳

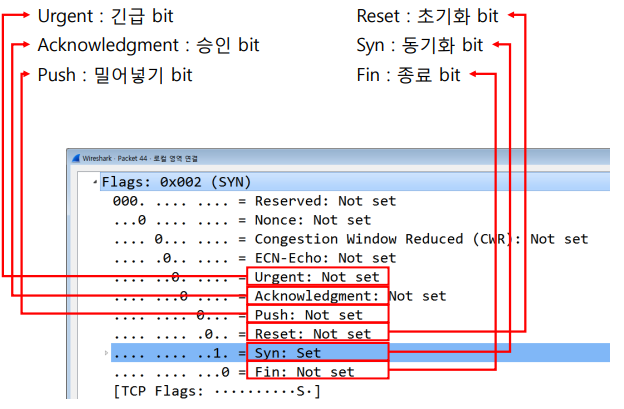

TCP플래그

TCP 플래그의 종류

Acknowledgment : 대답
Syn : 요청

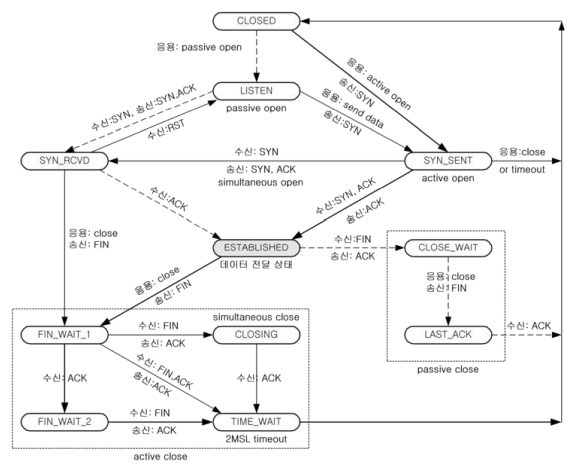

TCP를 이용한 통신과정

플래그들을 가지고 어떻게 통신하는 지?

연결 수립 과정

연결을 먼저 수립을 시킨다
그 후 데이터를 주고 받는다
갔다 왔다 갔다 3번 한다
이 과정을 거처야 송수신을 한다

3Way Hand Shake

syn : 너랑 연결해도 돼?
syn+ack : 응 해도 되 근데 나도 해도 돼?
ack : 응 너도 해
시퀀스 번호는 임의로 지정해준다

데이터 송수신 과정

그 다음 클라이언트가 서버에 새로운 것을 요구해서 결과물을 볼 수 있다.
(ex. 우리 이제 서로 신뢰해 나 이제 이 자료 보여줘!)
syn 할때 3way handshake 할때 시퀀스 번호 그대로 사용하는데 새로운 데이터를 요구할때는 데이터 크기만큼 증가시켜 보내게 된다(ex 101 에서 201)

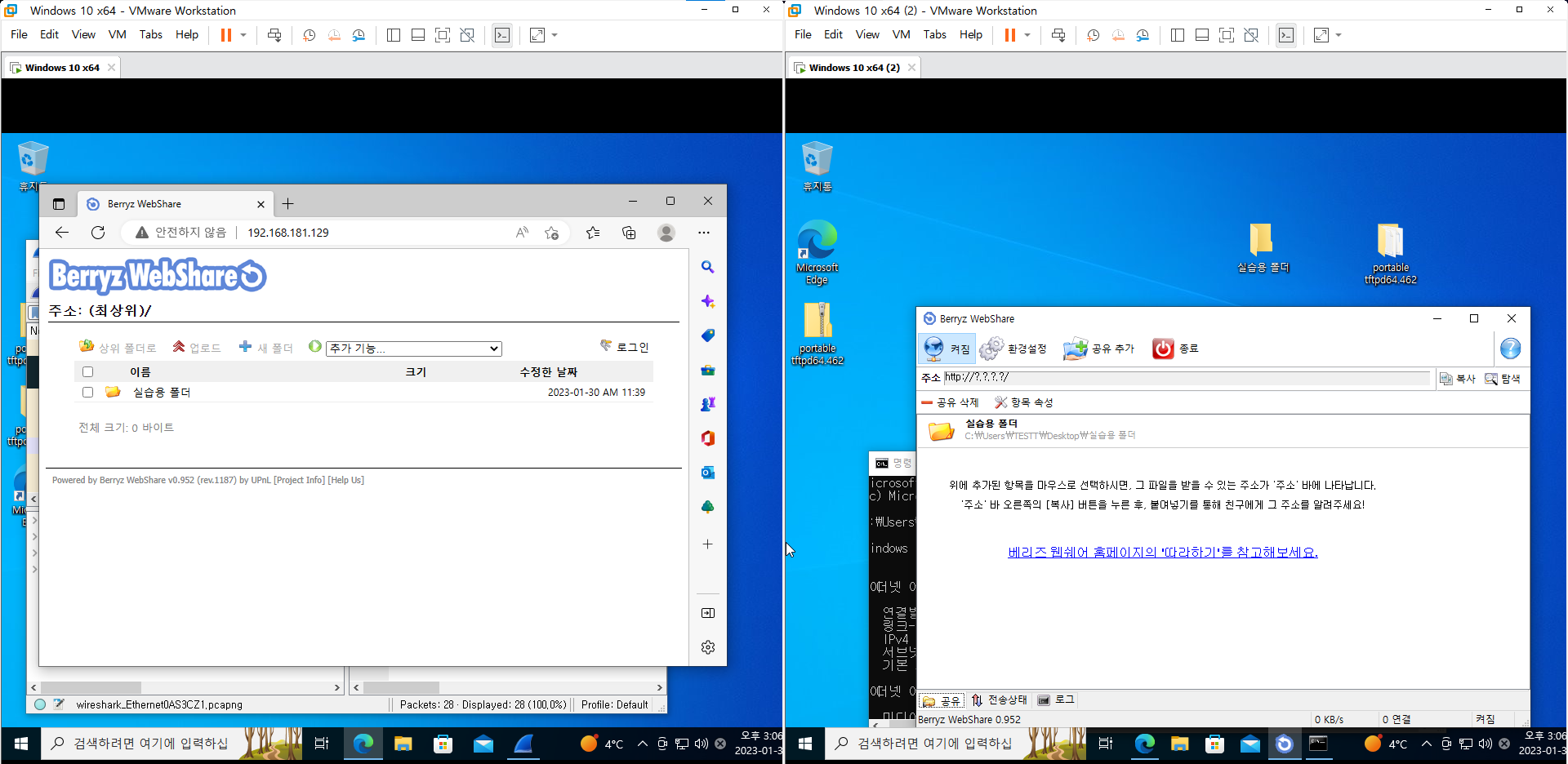

실습

가상PC2에 가상PC1이 접속할수 있게 만들기(wireshartk로 상태확인하기)

가상 pc2(서버)에 쉐어프로그램 설치

서버는 꺼지면 안된다! 서버가 지속 시간에 따라 등급을 정하기도 한다.

가상 pc1(클라이언트)에서 쉐어프로그램 접속

맨 위가 3way 방식으로 처음에 주고 받으며 서로를 신뢰 할지 말지 정하는 것
