Intro

SFS 프로젝트를 진행하기 앞서 데이터베이스 설계에 대한 막막함을 느꼈다. 지금까지 클론코딩으로 이미 데이터베이스 설계가 되어있는 상태였거나 2년전에 팀프로젝트를 진행하면서 팀원들과 같이 데이터베이스 설계를 한 것이 다였다. 그래서 유튜브에 데이터베이스 설계관련 무료 강좌를 찾던 중에 생활코딩 채널의 [관계형 데이터 모델링] 강의가 눈에 들어왔다. 총 32개의 영상 중에서 22개의 영상까지 봤고 거기에 대한 내용을 정리를 포스팅하고자 한다. 22개까지의 내용에서는 개념적 설계부터 논리적 설계까지 나온다. 그 후의 영상에서는 정규화, 반정규화 내용을 다루는 듯 하다.

[생활코딩] - 관계형 데이터 모델링

데이터 모델링 : 현실 세계의 데이터를 컴퓨터 세계의 데이터베이스로 옮기는 과정

Process

요구사항분석(업무파악) 👉🏻 개념적 설계(개념적 데이터 모델링) 👉🏻 논리적 설계(데이터 모델링) 👉🏻 물리적 설계(데이터 모델링) 👉🏻 구현

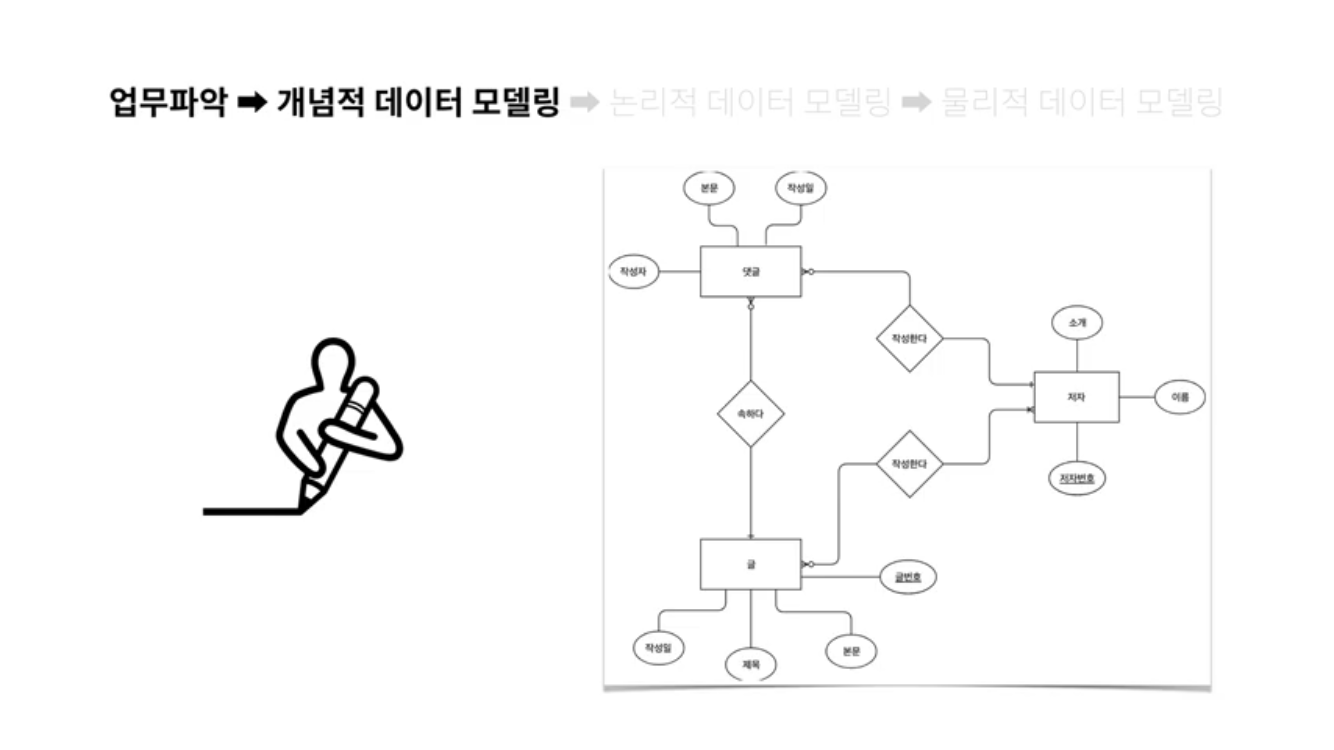

2단계 개념적 설계(개념적 데이터 모델링)

결과물은 E-R 다이어그램(ERD).
draw.io(사이트) 라는 툴 사용.

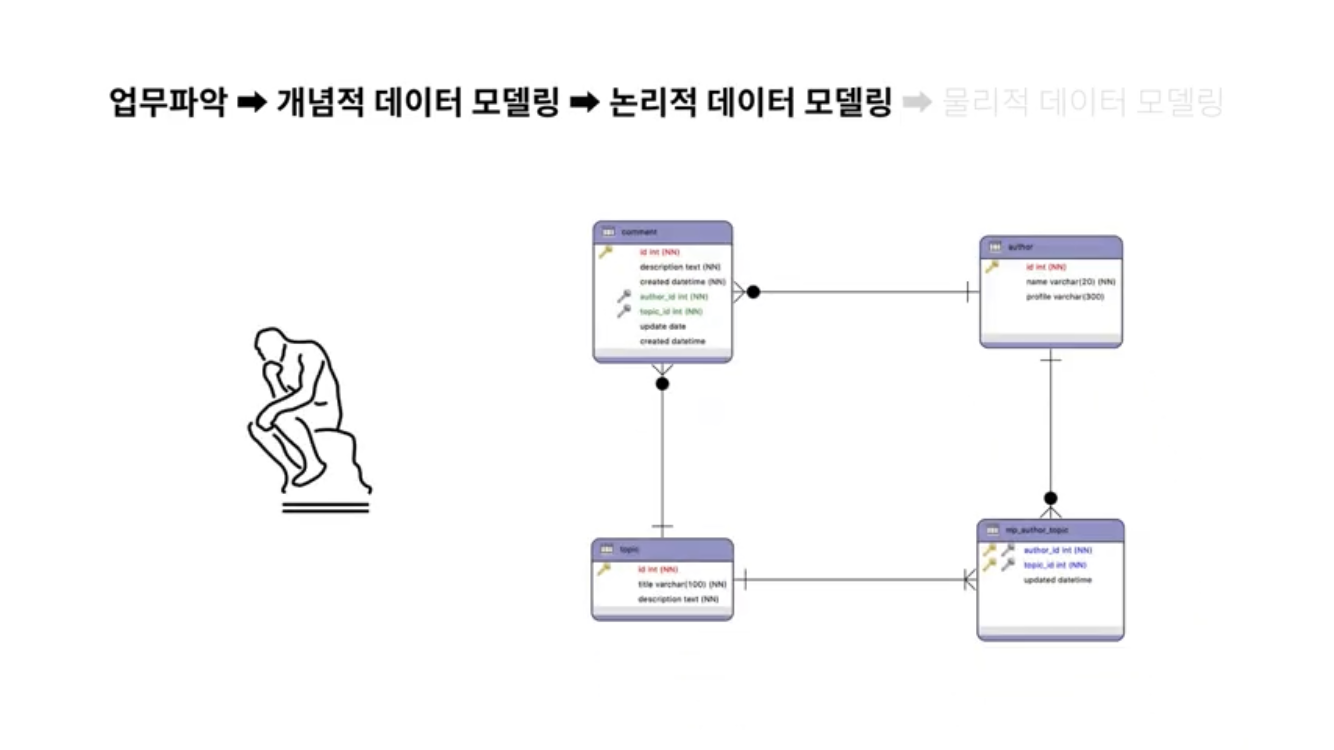

논리적 데이터 모델링

결과물은 논리적 스키마.
이클립스 ERMaster 라는 툴 사용.

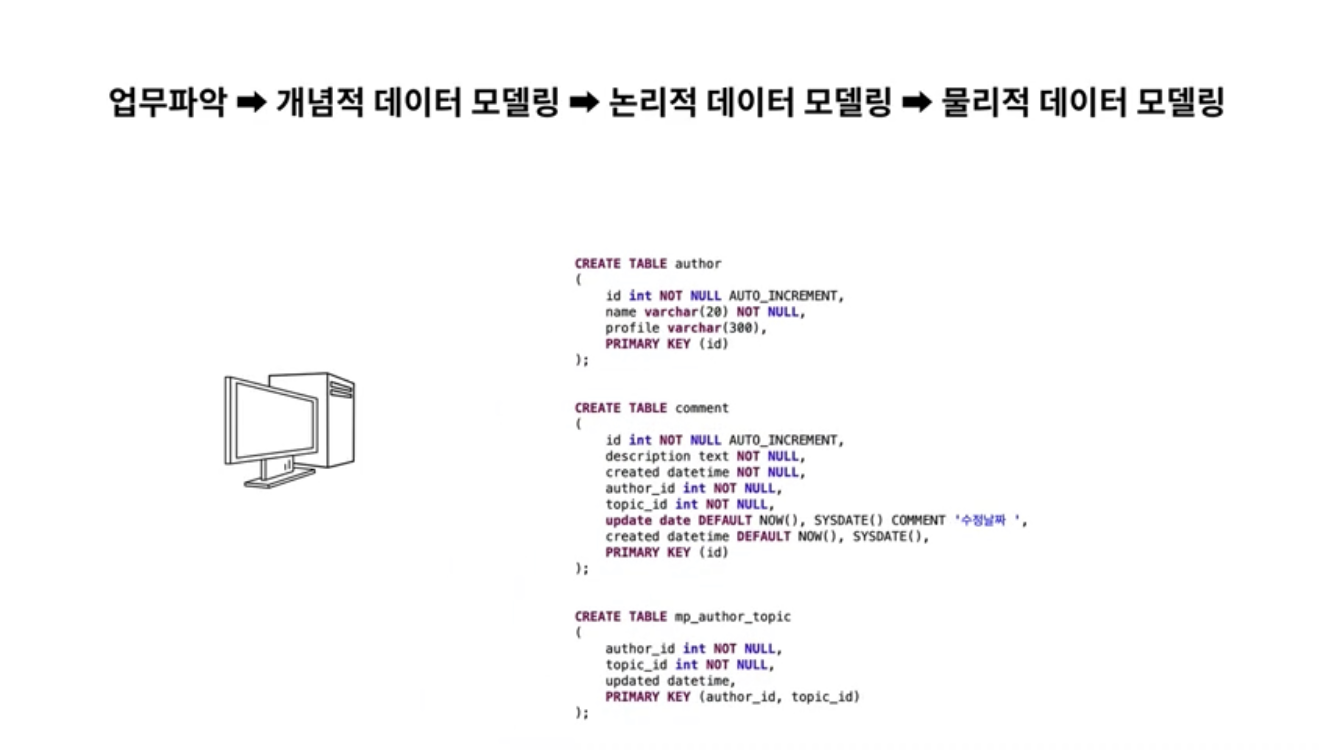

물리적 데이터 모델링

결과물은 물리적 스키마.
SQL로 설계.

E-R Diagram

네모 박스는 Entity을 나타냄
타원은 Attribute을 나타냄
마름모는 Relation을 나타냄

Mapping Rule

Entity 👉🏻 Table(테이블)
Attribute 👉🏻 Column(열)
Relation 👉🏻 PK(Primary Key), FK(Foreign Key)
Tuple 👉🏻 Row(행)

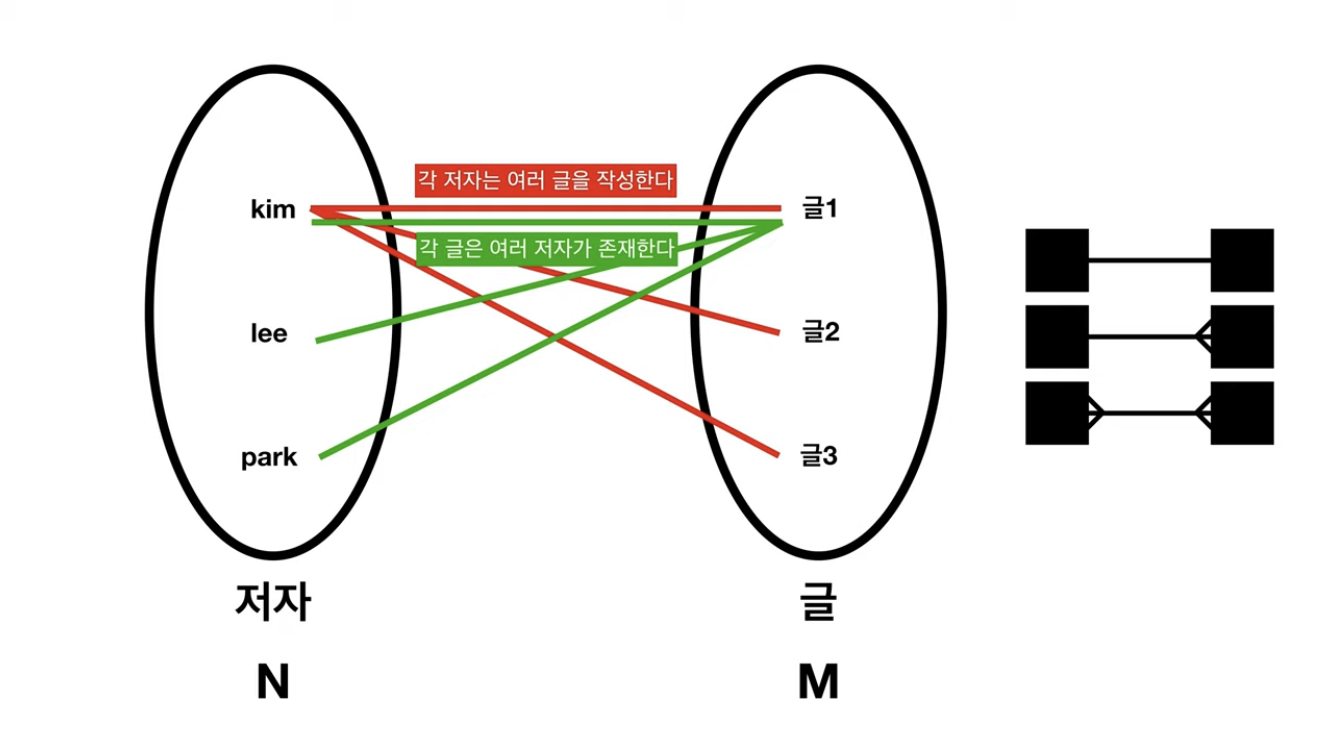

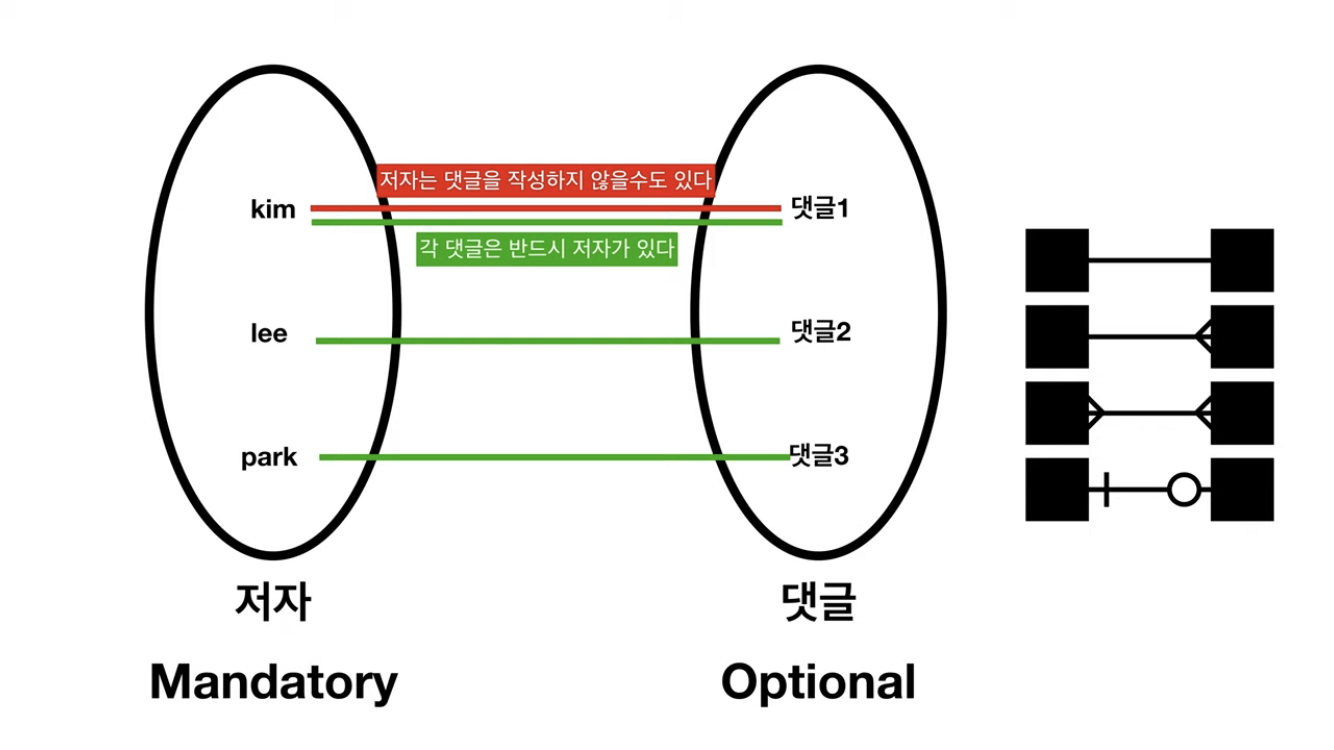

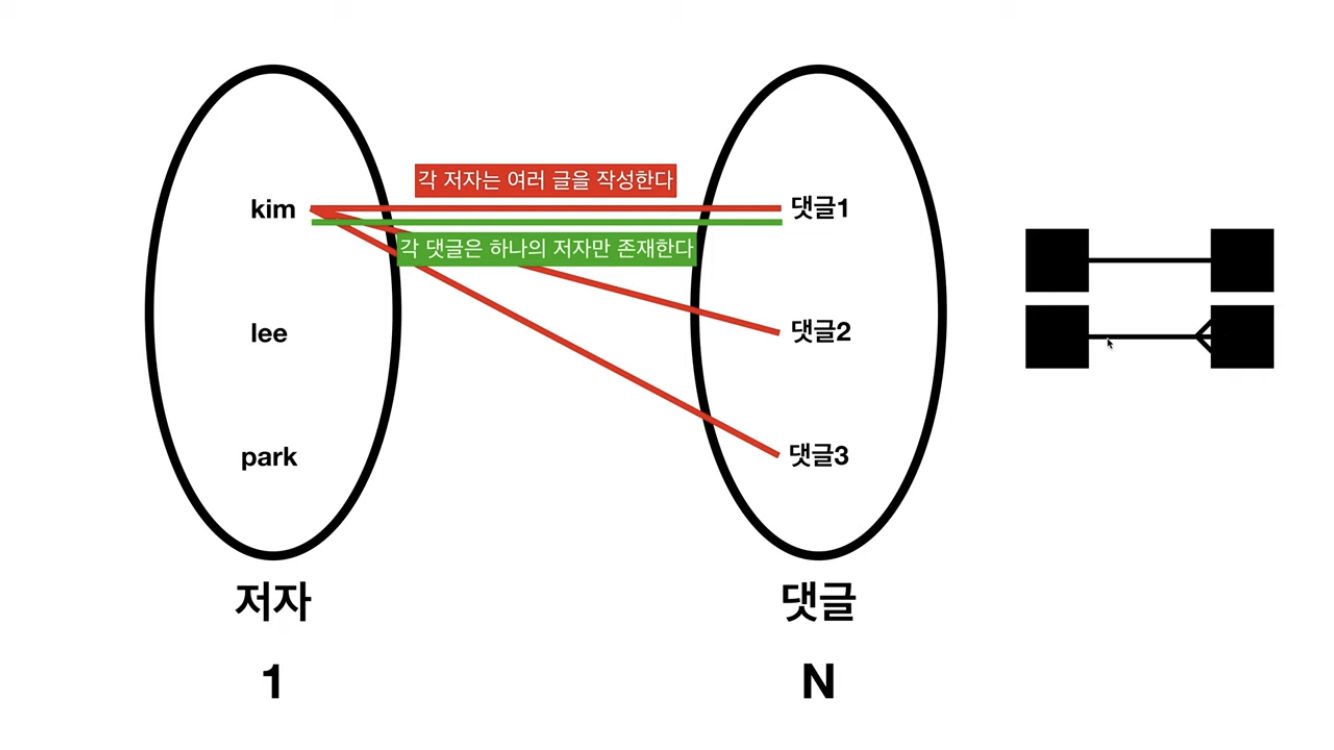

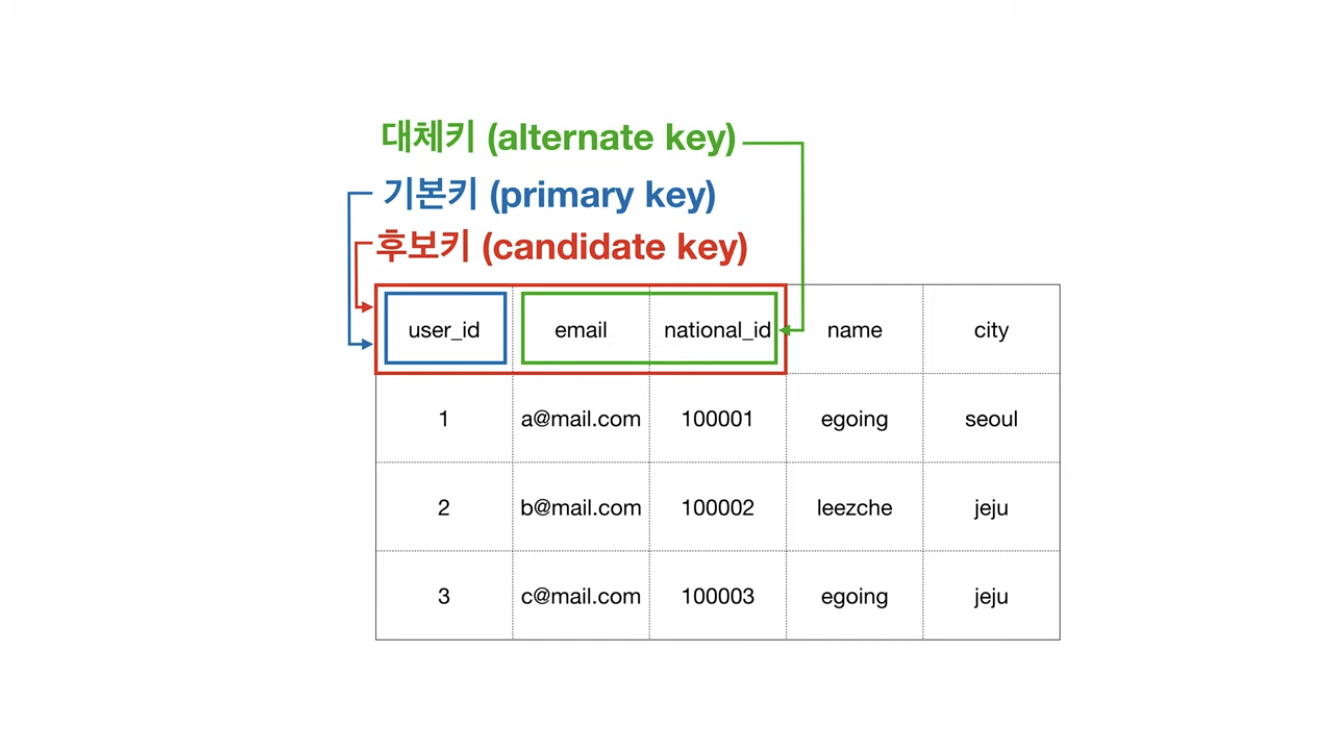

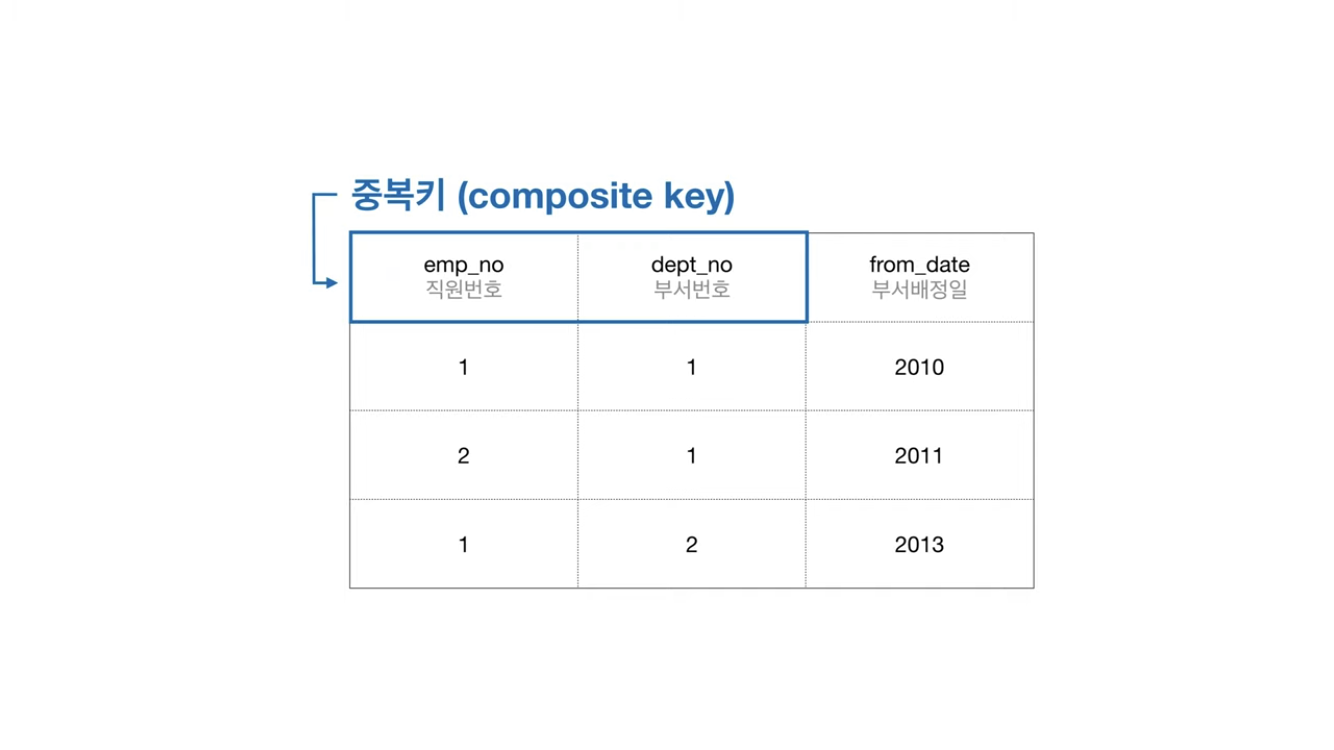

Key

키(Key)는 데이터베이스에서 조건에 만족하는 튜플을 찾거나 순서대로 정렬할 때 다른 튜플들과 구별할 수 있는 유일한 기준이 되는 Attribute(속성)

Candidate Key(후보키)

릴레이션을 구성하는 속성들 중에서 튜플을 유일하게 식별하기 위해 사용하는 속성들의 부분집합.
기본키로 사용할 수 있는 속성들을 말함.
모든 릴레이션은 반드시 하나 이상의 후보키를 가져야함.
<학생>테이블에서 학번이나 주민번호는 다른 레코드에서 유일하게 구별할 수 있는 기본키로 사용할 수 있음으로 후보키.

Primary Key(기본키)

후보키 중에서 선택한 주키(Main Key) 👉🏻 후보키보다는 작은 개념.
한 릴레이션에서 특정 튜플을 유일하게 구별할 수 있는 속성.
Null 값을 가질 수 없음.
기본키로 정의된 속성에는 동일한 값이 중복되어 저장될 수 없음.

Alternate Key(대체키)

후보키가 둘 이상일 때 기본키를 제외한 나머지 후보키들을 말함.
보조키라고도 함.
<학생>테이블에서 학번을 기본키로 정의하면, 주민번호는 대체키가 됨.

Foreign Key(외래키)

관계(Relation)를 맺고 있는 릴레이션 R1, R2에서 릴레이션 R1이 참조하고 있는 릴레이션 R2의 기본키와 같은 R1 릴레이션의 속성.
외래키로 지정되면 참조 테이블의 기본키에는 없는 값을 입력할 수 없음.

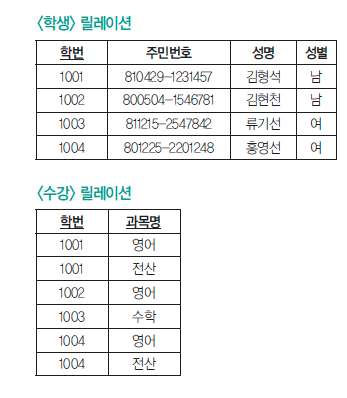

<수강>테이블이 <학생>테이블을 참조하고 있으므로 <학생>테이블의 학번은 기본키이고, <수강>테이블의 학번은 외래키.
<수강>테이블의 학번에는 <학생>테이블의 학번에 없는 값을 입력할 수 없음.

Super Key(슈퍼키)

슈퍼키는 한 릴레이션 내에 있는 속성들의 집합으로 구성된 키로서 릴레이션을 구성하는 모든 튜플 중 슈퍼키로 구성된 속성과 집합은 동일한 값을 나타내지 않음.
테이블을 구성하는 모든 튜플에 대해 유일성은 만족시키지만, 최소성은 만족시키지 못함
<학생>테이블에서 학번, 주민번호, 학번+주민번호, 주민번호+성명, 학번+주민번호+성명 등으로 슈퍼키를 구성할 수 있음.
