[정보처리기사] 통합 구현 - 내외부 연계 모듈 구현 / EAI/ESB 방식

연계 모듈 기능 구현

• 개발하고자 하는 응용 SW와 연계 모듈 간의 세부 설계서를 확인하여
  일관되고 정형화된 연계 기능을 구현 가능
• 연계 모듈 기능 구현은 주로
  EAI/ESB 방식과 웹 서비스 방식으로 구분된다.

EAI 방식 ( Enterprise Application Integration)

개념

• 기업에서 운영되는 서로 다른 플랫폼 및 애플리케이션 간의 정보를 전달, 연계, 통합이 가능하도록 해주는 솔루션

• EAI를 사용함으로써 각 비즈니스 간 통합 및 연계성을 증대시켜 효율성을 높여줄 수 있으며, 각 시스템 간의 확장성을 높여줄 수 있다.

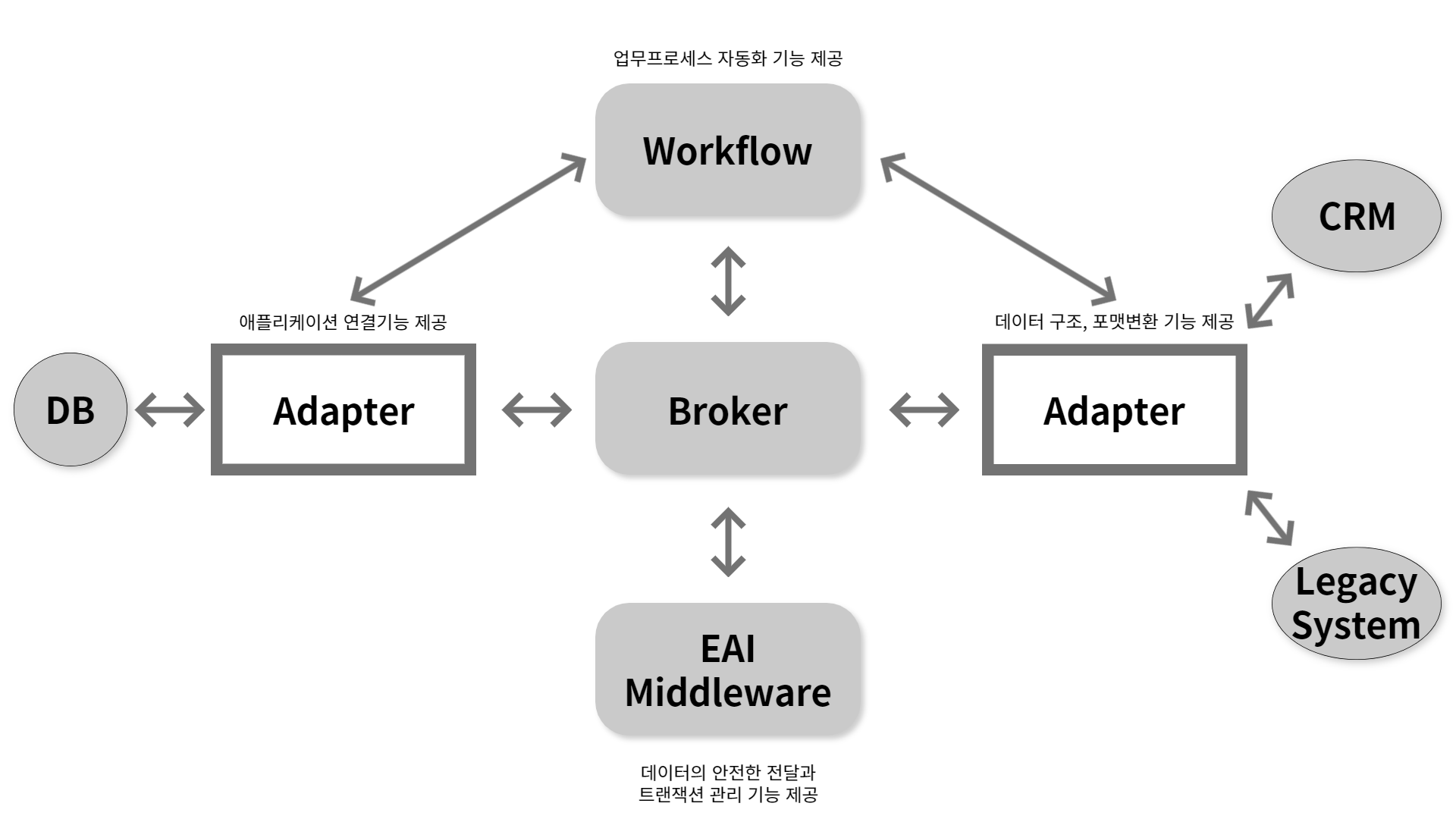

구성요소

• EAI Platform 기반 위에
  각 애플리케이션의 어댑터가 데이터 및 프로세스를 변환하여
  이기종 간의 비즈니스를 연결한다.


구성요소

1. EAI 플랫폼(EAI Platform)

• 이기종 시스템 간 애플리케이션 상호 운영
• 데이터의 신뢰성 있는 전송을 위한 메시지 큐와
  트랜잭션 미들웨어 기능 수행
• 대규모 사용자 환경 지원을 위한 유연성과 확장성 보장

2. 어댑터(Adapter)

• 다양한 패키지 애플리케이션 및 기업에서 자체 갭라한 애플리케이션을 연결하는 EAI의 핵심 장치로, 데이터 입출력 도구

3. 브로커(Broker)

• 시스템 상호 간 데이터가 전송될 때,
  데이터 포맷과 코드를 변환하는 솔루션

4. 메시지 큐(Message Queue)

• 비동기 메시지를 사용하는 다른 응용 프로그램 사이에서
  데이터를 송수신하는 기술

5. 비즈니스 워크플로우(Business Workflow)

• 미리 정의된 기업의 비즈니스 Workflow에 따라 업무를 처리하는 기능

---

EAI 구축 유형

1. 포인트 투 포인트(Point-to-Point)

• 가장 기초적인 애플리케이션 통합 방법으로, 1:1 단순 통합방법
• 장점으로는 솔루션을 구매하지 않고 개발자 간의 커뮤니케이션을 통해서도 통합 가능

2. 허브 앤 스포크(Hub&Spoke)

• 단일한 접점의 허브 시스템을 통하여 데이터를 전송하는 중앙 집중식 방식
• 허브 장애 시 전체 장애 발생

3. 메시지 버스(Message Bus)

• 애플리케이션 사이 미들웨어(버스)를 두어 연계하는 미들웨어 통합 방식
• 뛰어난 확장성과 대용량 데이터 처리 가능

4. 하이브리드(Hybrid)

• 그룹 내는 허브 앤 스포크 방식을 사용하고,
  그룹 간에는 메시지 버스 방식을 사용하는 통합 방식
• 그룹 내 환경에 맞는 작업 가능

ESB 방식(Enterprise Service Bus) 개념

• 기업에서 운영되는 서로 다른 플랫폼 및 애플리케이션들 간을 하나의 시스템으로 관리 운영할 수 있도록
  서비스 중심의 통합을 지향하는 아키텍처
  [MSA vs SOA] https://ducktyping.tistory.com/8
• ESB는 미들웨어(Bus)를 중심으로 각각 프로토콜이 호환할 수 있도록 애플리케이션의 통합을 느슨한 결합 방식으로 지원하는 방식

느슨한 결합(Loosely Coupled) : 특정 서비스를 변경하더라도 연결된 다른 서비스에 영향을 주지 않는 유연한 구조라는 의미

ESB 특징

• 서비스들을
  컴포넌트화된 논리적 집합으로 묶는 핵심 미들웨어
• 비즈니스 프로세스 환경에 맞게 설계 및 전개할 수 있는 아키텍처 패턴
• 버스 방식으로 확장성, 유연한 아키텍처 구성이 가능

EAI와 ESB의 비교

EAI

• 개념
  - 미들웨어(Hub)를 이용하여 비즈니스 로직을 중심으로 기업 내 애플리케이션을 통합 연계
• 수행 목적
  - 기업 내부의 이기종 응용 모듈간 통합
• 토폴로지
  - 포인트 투 포인트, 허브 앤 스포크, 메시지 버스, 하이브리드
• 표준
  - 벤더 종속적 기술 적용
• 핵심 기술
  - 어댑터, 브로커, 메시지 큐
• 통합 형태
  - 애플리케이션 간의 단단한 통합
• 적용 영역
  - 기업 내부망

ESB

• 개념
  - 미들웨어(Bus)를 이용하여 서비스 중심으로 서비스를 지원하기 위한 관련시스템과 유기적 연계
• 수행 목적
  - 기업 간의 서비스 교환을 위해 표준 API로 통합
• 토폴로지
  - 버스 방식의 분산형 토폴로지 구성
• 표준
  - 표준기술사용(웹 서비스, XML 등)
• 핵심 기술
  - 웹 서비스, 지능형 라우터, 포맷 변환, 개방형 표준
• 통합 형태
  - 서비스 간의 느슨한 통합
• 적용 영역
  - 기업 내부 + 기업 외부 채널망

EAI/ESB 방식 연계 모듈 구현

구축 절차

• 계정 생성, 테이블 생성, 프로그램 구현 절차를 가진다.

1. 연계 DB 또는 계정 생성

• 송수신 시스템에서 각각 DB 구성 및 계정 생성
• 기존 DB 존재 시 목적에 따라 분리된 연계 사용자 계정 생성

2. 연계를 위한 테이블 생성

• 연계에 필요한 연계 테이블, 로그 테이블, 매핑 테이블, 오류 코드 테이블 등을 생성

3. 연계 응용 프로그램 구현

• 연계 응용 프로그램 구현 방식으로 트리거를 활용
• 트리거는
  송신 시스템의 운영 DB 테이블과
  수신 시스템의 연계 테이블을 대상으로 구현하고
  테이블 단위로 구현

웹 서비스 방식

• 웹 서비스(Web Service) 개념
  - 네트워크에 분산된 정보를 서비스 형태로 개방하여
  표준화된 방식으로 공유하는 기술로써 서비스 지향 아키텍처 개념을 실현하는 대표적인 기술
• 웹 서비스 유형
  - SOAP 방식
  - UDDI 방식
  - WSDL 방식
